Costuras de soldadura de acero inoxidableLa tecnología de detección de fallas de rayos X es un método de detección no destructivo ampliamente utilizado en el campo industrial. Se utiliza principalmente para detectar defectos internos de soldaduras (como poros, inclusiones de escoria, sin fusionar, grietas, etc.) para garantizar que la calidad de la soldadura cumpla con los estándares. Estos son los puntos centrales de esta tecnología:

1. Principios básicos de detección de defectos de rayos X

La detección de fallas de rayos X utiliza las características de atenuación de los rayos X al pasar a través de un objeto. Cuando los rayos X penetran en soldaduras de acero inoxidable, la densidad y el grosor de los defectos (como los poros, las grietas, la penetración no sellada, etc.) y la matriz de metal son diferentes, lo que resulta en diferentes grados fotosensibles de películas. Par de área de defectosLa capacidad de absorción de rayos X es débil, y la película tiene una sensibilidad de luz más fuerte en la posición correspondiente, que muestra colores oscuros en las imágenes negativas o digitales, identificando así defectos.

Las imágenes de detección de fallas de rayos X tradicionalmente usan películas (imágenes analógicas), mientras que los tiempos modernos más usan detección de rayos digitales (DR) o tomografía computarizada (CT).

2.Adecuado para tipos de acero inoxidable

Acero inoxidable austenítico (p.304, 316): Preste atención a la exhibición de pseudo-defectos que pueden ser causados ​​por una alta composición de aleación (como la sensibilidad a la corrosión intergranular).

Acero inoxidable dúplex (p. Ej.2205): La energía debe ajustarse para evitar las diferencias de fase de ferrita/austeinita que afectan la interpretación.

Martensita/Acero inoxidable ferrítico: el método de detección es similar al acero al carbono, pero la sensibilidad de la grieta de la zona afectada por el calor debe considerarse.

3. Proceso de detección de fallas y puntos técnicos

(1) Preparación

Limpie la superficie de la soldadura (elimine las salpicaduras, las escamas).

Seleccione los parámetros de transiluminación apropiados (voltaje, corriente, distancia focal). Por ejemplo:Acero inoxidable de 6-8 mm de espesor 304, comúnmente utilizado 120-160kV, cantidad de exposición 15-20 mapa · min.

Marque el área transiluminada y coloque las marcas de plomo (como las marcas centrales, las marcas de superposición) para el posicionamiento.

(2) Método de diseño translúcido

Método de una sola pared: la fuente de rayos se coloca en el exterior del tubo, la película es/El detector se coloca en el otro lado (para tuberías accesibles).

Método de una sola película de doble pared: la fuente y la película de rayos están fuera del tubo, iluminan un lado de la pared del tubo e imagina la soldadura en el otro lado (adecuado para tubos de diámetro pequeño, comoDN ＜ 100 mm).

(3) Adquisición de imágenes

Película: necesita ser procesado en una habitación oscura, y la calidad se evalúa a través de un medidor de negrura (generalmente se requiereD = 2.0-4.0).

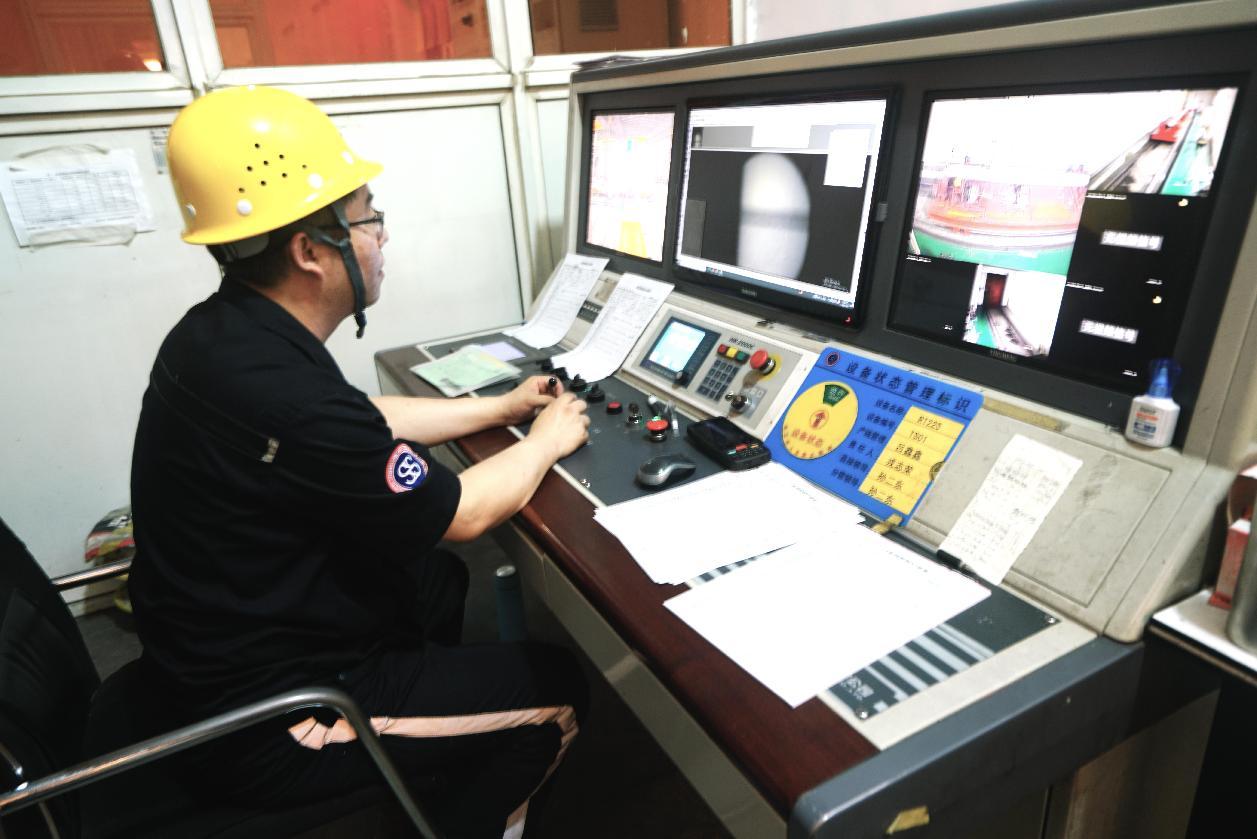

númeroDR: imágenes en tiempo real, ajuste dinámico de parámetros.

(4) Puntos clave de la operación en el sitio

Marcado y posicionamiento:

Use caracteres principales para marcar el número de soldadura y las partes translúcidas (p. Ej."Dirección de 12 en punto").

El medidor de imagen está conectado al borde de la soldadura (lado de la fuente) para evitar áreas de defectos superpuestos.

Control de dispersión:

Tubo de pared delgada: agregue el filtro de lámina de plomo (0.1 ~ 0.5 mm) Reduzca la dispersión.

Tubo de paredes gruesas: use colimador para limitar el ángulo de la viga.

Compensación de la superficie:

Use el lodo de compensación (como el caucho de plomo) para llenar el vacío entre la tubería y la película para evitar la deformación de las imágenes.

4.Estándares de la industria y criterios de aceptación

Normas internacionales:ASME Sección V "Prueba no destructiva" e ISO 17636 "Prueba no destructiva de soldaduras-Prueba de rayos", que tienen regulaciones específicas sobre el tamaño y la cantidad de defectos.

Normas chinas:GB/T 3323-2020 "Fotografía radical de juntas de soldadura por fusión de metal" divide los defectos en los grados I-IV, y el Grado I es el nivel de mayor calidad.

Características del defecto comunes:

Estomatal: imagen negra redonda u ovalada con bordes transparentes.

Crackado: líneas negras delgadas y sinuosas, a veces bifurcadas.

Sin soltar: rayas negras lineales a lo largo del centro de la soldadura.

Inclusión de escoria: manchas negras o tiras de formas irregulares.

5.Dificultades técnicas y contramedidas

Alta interferencia de aleación: los granos gruesos de acero inoxidable austenítico pueden causar fácilmente ruido de dispersión, se puede usar microfocusLas máquinas de rayos X o las fuentes gamma (como SE-75) mejoran la claridad.

Detección de placas delgadas: espesor <A 2 mm, se usa baja energía (como 50-80kV) con película de partículas.

Soldaduras curvas: use placas de imagen flexibles (Ip) o tecnología de exposición circunferencial.

6. Protección de seguridad

Protección de radiación: Configure un área de advertencia (área de control)≥30 μSV/h), use el escudo de plomo o el control remoto del dispositivo.

Protección personal: usar el delantal de plomo, el dosímetro de uso y cumplirPrincipios de Alara (exposición mínima razonable).

7. Normas y aceptación

Normas internacionales:ISO 17636 (Film/Ray Digital), Sección ASME V.

Normas chinas:GB/T 3323-2019 (aceptación de tres niveles de A/B/C).

Nivel de aceptación: por ejemplo,ISO 5817 Clase B requiere que el diámetro del poro aéreo sea ≤1 mm y el número es ≤3/100 mm.

8. Tecnologías emergentes

Imágenes de contraste de fase: mejorar la tasa de detección de micro grietas (especialmente para el acero inoxidable austenítico).

Revisión asistida por AI: identificar automáticamente defectos (como la clasificación de grietas, la medición del tamaño) a través del aprendizaje profundo.

Imágenes de DR en tiempo real: los sistemas DR portátiles (como Perkinelmer XRD 3500) pueden ver instantáneamente defectos y son adecuados para operaciones de campo.

Reconstrucción tridimensional de CT: análisis cromatográfico de soldaduras complejas de diámetro pequeño (como el control de instrumentos de la planta de energía nuclear) para localizar la distribución espacial de defectos internos.

Costuras de soldadura de acero inoxidableLa detección de defectos de rayos X requiere optimizar los parámetros de exposición basados ​​en las características del material, centrarse en controlar líneas y contraste dispersos, e identificar defectos a través de procedimientos de revisión de película estándar. Con el desarrollo de la tecnología digital, la detección tradicional de fallas de películas se está actualizando gradualmente hacia la inteligencia y la eficiencia, y prestará más atención a mejorar la precisión de la detección y los niveles de automatización en el futuro.
