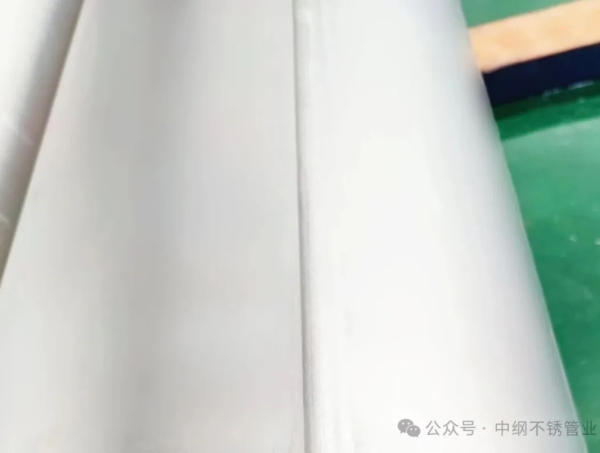

不锈钢焊缝X射线探伤技术是一种广泛应用于工业领域的无损检测方法，主要用于检测焊缝内部缺陷（如气孔、夹渣、未熔合、裂纹等），确保焊接质量符合标准。以下是该技术的核心要点：

1、X射线探伤基本原理

X 射线探伤是利用 X 射线穿过物体时的衰减特性，X射线穿透不锈钢焊缝时，因缺陷（如气孔、裂纹、未焊透等）与金属基体的密度和厚度差异，导致胶片感光程度不同。缺陷区域对 X 射线的吸收能力弱，胶片对应位置感光更强，在底片或数字成像上呈现暗色，从而识别缺陷。

X射线探伤成像方式传统采用胶片（类比成像），现代更多使用数字射线检测（DR）或计算机断层扫描（CT）。

2、适用不锈钢类型

奥氏体不锈钢（如304、316）：需注意高合金成分可能导致的伪缺陷显示（如晶间腐蚀敏感）。

双相不锈钢（如2205）：需调整能量以避免铁素体/奥氏体相差异影响判读。

马氏体/铁素体不锈钢：检测方法与碳钢类似，但需考虑热影响区裂纹敏感性。

3、探伤流程与技术要点

（1）前期准备

清理焊缝表面（去除飞溅、氧化皮）。

选择适当透照参数（电压、电流、焦距）。例如：6-8mm厚304不锈钢，常用120-160kV，曝光量15-20mA·min。

标记透照区域放置铅标记（如中心标记、搭接标记）用于定位。

（2）透照布置方法

单壁单影法：射线源置于管外一侧，胶片/探测器置于另一侧（适用于可接近的管道）。

双壁单影法：射线源与胶片均在管外，透照一侧管壁并成像另一侧焊缝（适用于小口径管，如DN＜100mm）。

（3）影像获取

胶片：需暗室处理，通过黑度计评估质量（通常要求D=2.0-4.0）。

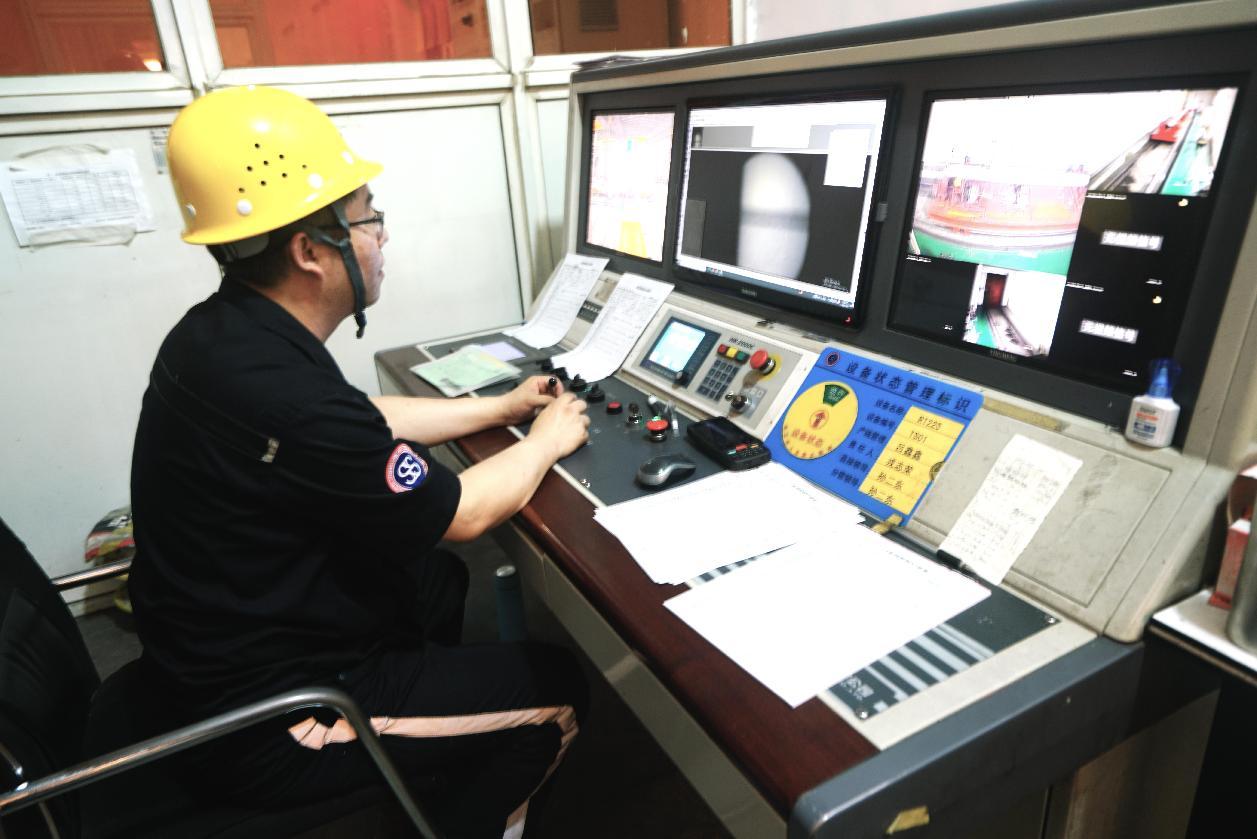

数字DR：实时成像，动态调整参数。

（4）现场操作要点

标记与定位：

使用铅字标记焊缝编号、透照部位（如“12点钟方向”）。

像质计贴于焊缝边缘（源侧），避免重叠缺陷区域。

散射控制：

薄壁管：加铅箔滤片（0.1~0.5mm）减少散射线。

厚壁管：采用准直器限制射线束角度。

曲面补偿：

使用补偿泥（如铅橡皮）填充管道与胶片间隙，避免成像变形。

4、行业标准与验收准则

国际标准：ASME Section V《无损检测》、ISO 17636《焊缝无损检测 - 射线检测》，对缺陷尺寸和数量有具体规定。

中国标准：GB/T 3323-2020《金属熔化焊焊接接头射线照相》，将缺陷分为 Ⅰ-Ⅳ 级，Ⅰ 级为最高质量等级。

常见缺陷特征：

气孔：圆形或椭圆形黑色影像，边缘清晰。

裂纹：细长、曲折的黑色线条，有时呈分叉状。

未焊透：沿焊缝中心的直线状黑色条纹。

夹渣：不规则形状的黑色斑点或条带。

5、技术难点与对策

高合金干扰：奥氏体不锈钢晶粒粗大易导致散射噪声，可选用微焦点X射线机或γ源（如Se-75）提高清晰度。

薄板检测：厚度＜2mm时，采用低能量（如50-80kV）配合微粒胶片。

曲面焊缝：使用柔性成像板（IP）或周向曝光技术。

6、安全防护

辐射防护：设置警戒区（控制区≥30μSv/h），使用铅屏蔽或远程操控设备。

个人防护：穿戴铅围裙、佩戴剂量计，遵守ALARA原则（合理最低暴露）。

7、标准与验收

国际标准：ISO 17636（胶片/数字射线）、ASME Section V。

中国标准：GB/T 3323-2019（分A/B/C三级验收）。

验收等级：例如，ISO 5817中B级要求气孔直径≤1mm且数量≤3个/100mm。

8、新兴技术

相位衬度成像：提升微小裂纹检出率（尤其对奥氏体不锈钢）。

 AI辅助评片：通过深度学习自动识别缺陷（如裂纹分类、尺寸测量）。

 DR实时成像：便携式DR系统（如PerkinElmer XRD 3500）可即时查看缺陷，适合野外作业。

CT三维重建：对小口径复杂焊缝（如核电站仪控管）进行层析分析，定位内部缺陷空间分布。

   不锈钢焊缝 X 射线探伤需结合材质特性优化曝光参数，重点控制散射线与对比度，通过标准评片流程识别缺陷。随着数字化技术发展，传统胶片探伤正逐步向智能化、高效化方向升级，未来将更注重检测精度与自动化水平的提升。
