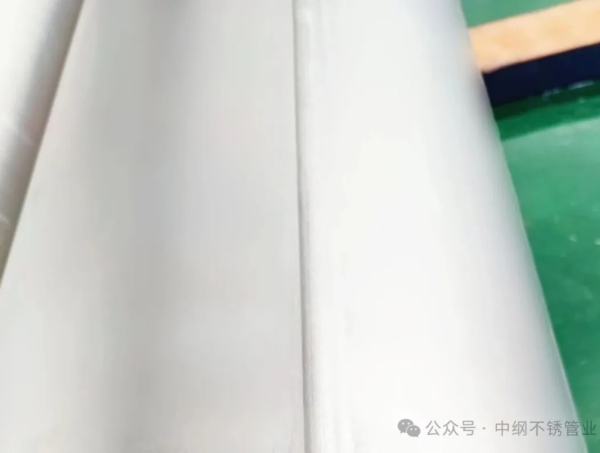

طبقات لحام الفولاذ المقاوم للصدأتقنية الكشف عن عيب الأشعة السينية هي طريقة الكشف غير المدمرة المستخدمة على نطاق واسع في المجال الصناعي. يتم استخدامه بشكل أساسي للكشف عن العيوب الداخلية للحامات (مثل المسام ، شوائب الخبث ، غير المستخدمة ، الشقوق ، إلخ) لضمان أن جودة اللحام تلبي المعايير. فيما يلي النقاط الأساسية لهذه التكنولوجيا:

1. المبادئ الأساسية للكشف عن عيب الأشعة السينية

يستخدم اكتشاف عيب الأشعة السينية خصائص التوهين للأشعة السينية عند المرور عبر كائن. عندما تخترق الأشعة السينية لحامات الفولاذ المقاوم للصدأ ، تختلف كثافة وسمك العيوب (مثل المسام ، الشقوق ، الاختراق غير المرغوب فيه ، وما إلى ذلك) ومصفوفة المعادن مختلفة ، مما يؤدي إلى درجات مختلفة حساسة للأفلام. زوج عيب زوجقدرة امتصاص الأشعة السينية ضعيفة ، والفيلم لديه حساسية ضوئية أقوى في الموضع المقابل ، والذي يوضح ألوانًا داكنة على التصوير السلبي أو الرقمي ، وبالتالي تحديد العيوب.

يستخدم تصوير الكشف عن عيب الأشعة السينية الفيلم تقليديًا (التصوير التناظري) ، في حين يستخدم الأوقات الحديثة المزيد من الكشف عن الأشعة الرقمية (DR) أو التصوير المقطعي المحسوب (CT).

2.مناسبة لأنواع الفولاذ المقاوم للصدأ

الفولاذ المقاوم للصدأ الأوستنيتي (على سبيل المثال304 ، 316): انتبه إلى عرض العواصف الزائفة التي قد تكون ناتجة عن تكوين سبيكة عالية (مثل حساسية التآكل بين الحبيبية).

فولاذ مقاوم للصدأ دوبلكس (على سبيل المثال2205): يجب تعديل الطاقة لتجنب اختلافات الطور الفريت/أوستهينيت التي تؤثر على التفسير.

martensite/الفولاذ المقاوم للصدأ الفيريريتي: تشبه طريقة الكشف الصلب الكربوني ، ولكن يجب النظر في حساسية الكراك في المنطقة المتأثرة بالحرارة.

3. عملية اكتشاف العيوب والنقاط الفنية

((1) تحضير

قم بتنظيف سطح اللحام (قم بإزالة البقع والمقاييس).

حدد معلمات النسيج المناسبة (الجهد ، الحالي ، طول البؤرة). على سبيل المثال:6-8 مم سميكة 304 الفولاذ المقاوم للصدأ ، شائعة الاستخدام 120-160KV ، كمية التعرض 15-20MA · دقيقة.

ضع علامة على منطقة Transilluminated وعلامات الرصاص (مثل علامات المركز ، وعلامات التداخل) لتحديد المواقع.

((2) طريقة التصميم الشفافة

طريقة الأغنية الواحدة أحادية الجدار: يتم وضع مصدر الشعاع على الجزء الخارجي من الأنبوب ، والفيلم هو/يتم وضع الكاشف على الجانب الآخر (للأنابيب التي يمكن الوصول إليها).

طريقة الأغنية المفردة ذات الجدار المزدوج: مصدر الشعاع والفيلم على حد سواء خارج الأنبوب ، يضيءان جانبًا من جدار الأنبوب وصور اللحام على الجانب الآخر (مناسب للأنابيب ذات القطر الصغير ، مثلDN ＜ 100mm).

((3) اكتساب الصور

الفيلم: يجب معالجته في غرفة مظلمة ، ويتم تقييم الجودة من خلال عداد السواد (عادة ما يكون مطلوبًاD = 2.0-4.0).

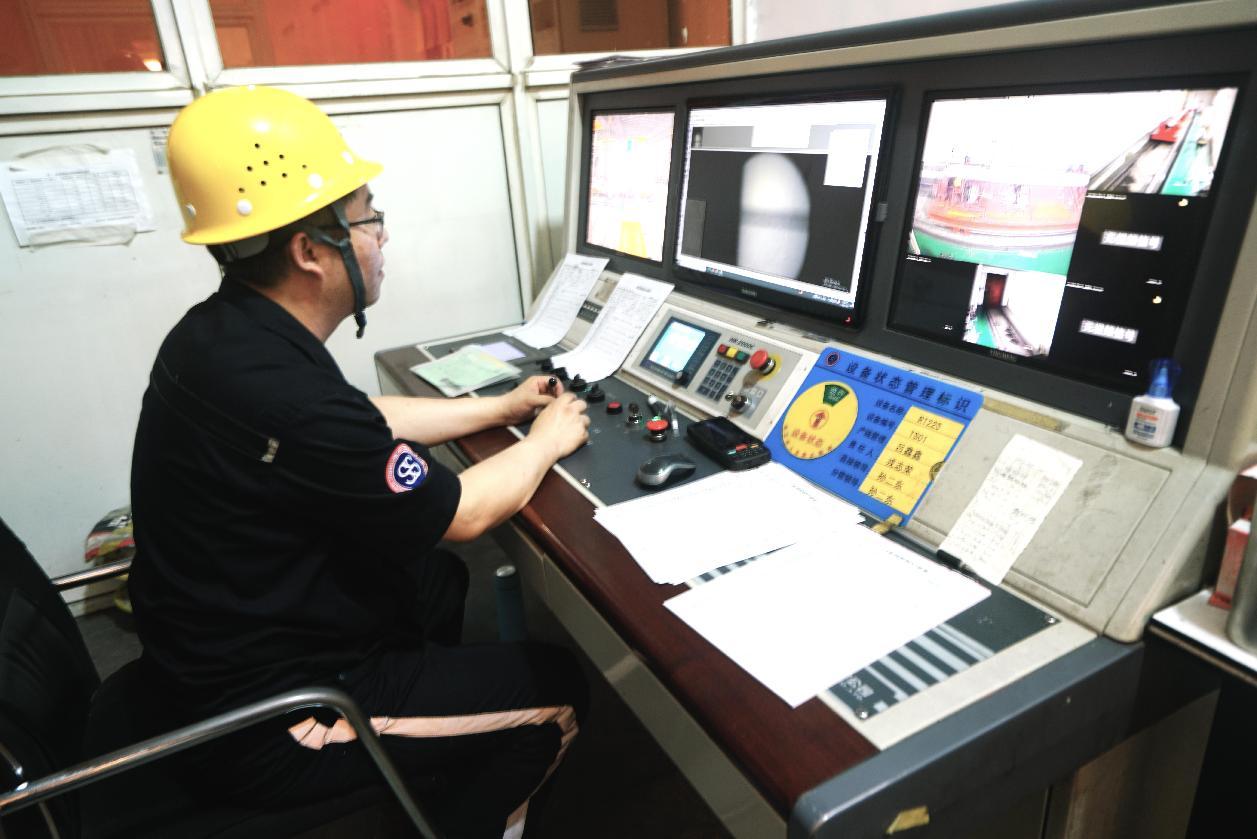

رقمDR: التصوير في الوقت الحقيقي ، التعديل الديناميكي للمعلمات.

((4) النقاط الرئيسية للتشغيل في الموقع

وضع العلامات وتحديد المواقع:

استخدم أحرف الرصاص لتمييز رقم اللحام والأجزاء الشفافة (على سبيل المثال"الساعة 12").

يتم إرفاق مقياس الصورة بحافة اللحام (جانب المصدر) لتجنب مناطق العيوب المتداخلة.

التحكم في الانتثار:

أنبوب رفيع الجدران: أضف مرشح رقائق الرصاص (0.1 ~ 0.5mm) تقليل الانتثار.

أنبوب جدران سميك: استخدم موازاة للحد من زاوية الحزمة.

تعويض السطح:

استخدم طين التعويض (مثل المطاط الرصاص) لملء الفجوة بين الأنبوب والفيلم لتجنب تشوه التصوير.

4.معايير الصناعة ومعايير القبول

المعايير الدولية:ASME القسم الخامس "اختبار غير التدمير" و ISO 17636 "اختبار غير مدمر للحامات-اختبار الأشعة" ، والتي لها لوائح محددة حول حجم وكمية العيوب.

المعايير الصينية:يقسم GB/T 3323-2020 "التصوير الجذري لمفاصل اللحام الذائبة المعدنية" العيوب إلى الصفوف I-IV ، والصف الأول هو أعلى مستوى جودة.

خصائص العيوب الشائعة:

stomatal: صورة سوداء مستديرة أو بيضاوية مع حواف واضحة.

متشققة: خطوط سوداء نحيفة ، متعرج ، وأحيانًا تشعب.

غير مرغوب فيه: خطوط سوداء خطية على طول وسط اللحام.

إدراج الخبث: بقع سوداء أو شرائط من الأشكال غير المنتظمة.

5.الصعوبات الفنية والتدابير المضادة

تداخل عالي السبائك: يمكن أن تسبب الحبوب الخشنة من الفولاذ المقاوم للصدأ الأوستنيتي بسهولة ضوضاء الانتثار ، ويمكن استخدام microfocusآلات الأشعة السينية أو مصادر جاما (مثل SE-75) تعمل على تحسين الوضوح.

اكتشاف لوحة رقيقة: سمك <في 2 مم ، يتم استخدام الطاقة المنخفضة (مثل 50-80KV) مع فيلم الجسيمات.

اللحامات المنحنية: استخدم لوحات التصوير المرنة (IP) أو تقنية التعرض المحيطي.

6. حماية السلامة

حماية الإشعاع: قم بإعداد منطقة تحذير (منطقة تحكم)≥30μSV/H) ، استخدم درع الرصاص أو التحكم عن بعد للجهاز.

الحماية الشخصية: ارتداء ساحة الرصاص ، وارتداء الجرعات ، والامتثالمبادئ Alara (الحد الأدنى المعقول التعرض).

7. المعايير والقبول

المعايير الدولية:ISO 17636 (Film/Digital Ray) ، ASME Section V.

المعايير الصينية:GB/T 3323-2019 (قبول ثلاثة مستويات A/B/C).

مستوى القبول: على سبيل المثال ،يتطلب ISO 5817 Class B أن يكون قطر مسام الهواء ≤1mm والرقم ≤3/100mm.

8. التقنيات الناشئة

تصوير التباين في الطور: تحسين معدل اكتشاف الشقوق الصغيرة (خاصة بالنسبة للفولاذ المقاوم للصدأ الأوستنيتي).

مراجعة AI-بمساعدة AI: تحديد العيوب تلقائيًا (مثل تصنيف الكراك ، قياس الحجم) من خلال التعلم العميق.

DR في الوقت الفعلي للتصوير: يمكن أن تكون أنظمة DR المحمولة (مثل PerkinElmer XRD 3500) عرض العيوب على الفور وهي مناسبة للعمليات الميدانية.

CT إعادة بناء ثلاثية الأبعاد: التحليل الكروماتوغرافي للحامات المعقدة القطر الصغيرة (مثل التحكم في أداة محطة الطاقة النووية) لتحديد التوزيع المكاني للعيوب الداخلية.

طبقات لحام الفولاذ المقاوم للصدأيتطلب اكتشاف عيب الأشعة السينية تحسين معلمات التعرض بناءً على خصائص المواد ، والتركيز على التحكم في الخطوط المتناثرة والتباين ، وتحديد العيوب من خلال إجراءات مراجعة الفيلم القياسية. مع تطوير التكنولوجيا الرقمية ، يتم ترقية عيب الأفلام التقليدية تدريجياً نحو الذكاء والكفاءة ، وسيولي المزيد من الاهتمام لتحسين دقة الكشف ومستويات الأتمتة في المستقبل.
