Principio y proceso de producción de tubos de acero cuadrado

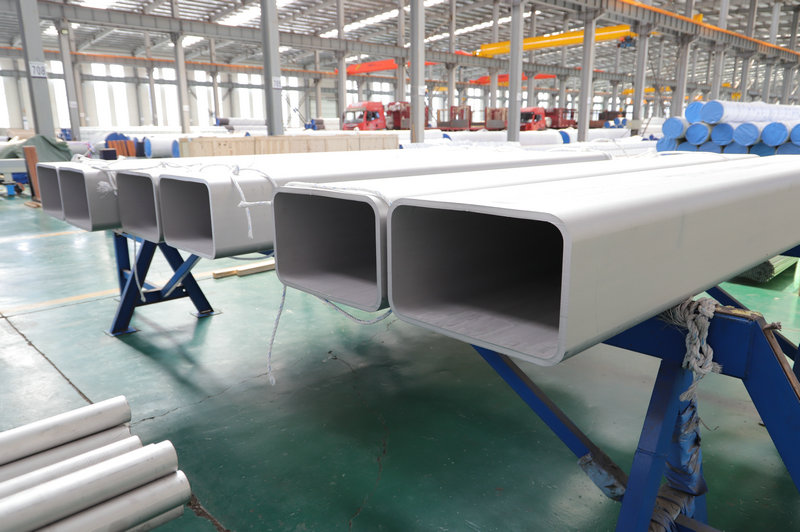

En el campo de la fabricación industrial moderna, las tuberías de acero cuadradas y rectangulares (denominadas colectivamente tuberías rectangulares) se han convertido en materiales estructurales indispensables en la construcción, maquinaria, automóviles, muebles y otras industrias debido a sus excelentes propiedades mecánicas y características de procesamiento. Este artículo analizará de manera integral la tecnología de fabricación de tubos rectangulares cuadrados de múltiples dimensiones, como el principio de moldeo, el proceso de producción, el control de calidad y las tendencias de desarrollo.

1. Principio de formación y características técnicas

El proceso de producción de los tubos rectangulares cuadrados se divide principalmente en dos tipos: método de moldeo directo y método de moldeo cuadrado redondo, cada uno con características técnicas únicas y ventajas de aplicaciones.

El método de formación directa utiliza una tira enrollada o enrollada en frío como materia prima, y ​​la tira plana se dobla primero en U y luego cerrado O forma, eventualmente formando una sección transversal cuadrada o rectangular regular. En este proceso, la tecnología de soldadura de inducción de alta frecuencia juega un papel clave. Puede completar la conexión fusionada de las juntas en muy poco tiempo, asegurando la estabilidad y la confiabilidad de la calidad de la soldadura. Este proceso es particularmente adecuado para la producción de tubos rectangulares cuadrados de gran volumen y paredes delgadas, con un típico espesor de espesor de pared del producto desde 0.5-12 mm Entre las dimensiones transversales puede estar 20×20 mma 500×500 mm No esperar.

En contraste, el método de formación de cuadrados circulares utiliza tubos circulares sin costuras o soldados como espacios en blanco. A través de una serie cuidadosamente diseñada de grupos de rollo, las secciones transversales circulares experimentan formas de transición como elipses y oblongas, y finalmente se transforman en las secciones transversales cuadradas o rectangulares requeridas. Este proceso hace el uso completo de las características de deformación plástica de los materiales metálicos y completa la conversión de forma mientras mantiene la circunferencia de la tubería básicamente sin cambios. Dado que no hay un proceso de soldadura, este proceso es particularmente adecuado para el grosor de la pared 1-20 mmLa gruesa producción de tubo de pared generalmente está en 10×10 mma 400×400 mm Al alcance.

2. Explicación detallada del proceso de producción

En el proceso de formación directa, la línea de producción completa incluye varios procesos clave, como desenrollar, nivelar, formación de rodillos, soldadura de alta frecuencia, desacuerdo, enderezado del diámetro del tamaño, inspección de corte, etc. Después de que el descenso despliega la bobina de acero, el nivelador elimina la tensión interna del material; Luego, el acero de la tira completa gradualmente la transformación de la forma del avión al tridimensional a través de una unidad de moldeo compuesta por más de diez conjuntos de rollos; La máquina de soldadura de alta frecuencia se aplica a las juntas cerradas.100-400 khzLa corriente alterna utiliza el efecto de la piel para generar alta temperatura local para lograr soldadura; Finalmente, después del dimensionamiento, enderezado y acabado, se obtiene un producto terminado con dimensiones precisas.

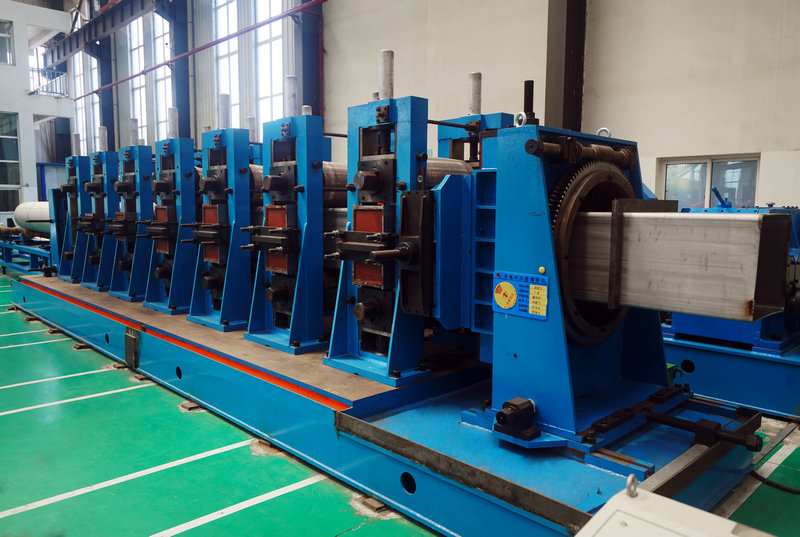

La transformación circular y el proceso de formación cuadrada prestan más atención al control científico del proceso de deformación. Típico4-8Durante el proceso de rodadura de los pases, el monto de deformación de cada pase debe controlarse con precisión en15%Dentro, para evitar defectos como grietas en el material. El diseño de agujeros del rollo es particularmente crítico, y se requiere un esquema de transición progresivo para garantizar una distribución de estrés uniforme. En la operación real, también se necesita un sistema completo de lubricación y enfriamiento para no solo reducir el desgaste del rodillo y evitar el daño de la superficie de la tubería. Para productos especiales de especificación, a veces se necesitan medios auxiliares, como el calentamiento de frecuencia media para mejorar la plasticidad del material.

3. Control de calidad y preguntas frecuentes

No importa qué proceso se utilice, un sistema de control de calidad estricto es indispensable. En el método de moldeo directo, la calidad de la soldadura es el foco, y los parámetros como la corriente de soldadura, la presión y la velocidad deben ser monitoreados en tiempo real. Los defectos de soldadura comunes incluyen penetración incompleta, agujeros de aire, inclusiones de escoria, etc., lo que puede afectar la resistencia estructural del producto. Al optimizar los parámetros de soldadura, mejorar la limpieza del borde de la tira y la adopción de la tecnología de inspección en línea avanzada, la calidad de la soldadura puede mejorarse de manera efectiva.

El proceso de formación redondo y de formación cuadrada requiere una atención especial a la uniformidad de deformación. El agrietamiento de la esquina es el problema de calidad más común, principalmente debido a la deformación local excesiva o la plasticidad insuficiente del material. Este problema puede mejorarse significativamente aumentando los pases de moldeo, optimizando los perfiles de rollo y aumentando adecuadamente las temperaturas de procesamiento. Además, el control de precisión dimensional también es crucial, y es necesario detectar regularmente el desgaste del rodillo y ajustar los parámetros del equipo a tiempo.

4. Sugerencias de comparación técnica y selección

Desde la perspectiva de la eficiencia de producción, el moldeo directo tiene ventajas obvias, y su método de producción continua puede lograr cada minuto 20-50 La velocidad de producción del arroz es particularmente adecuada para la fabricación a gran escala de productos estandarizados. El método de moldeo redondo a cuadrado es más flexible y puede cambiar rápidamente las diferentes especificaciones, lo que es adecuado para pequeños lotes y múltiples variedades de necesidades de producción.

En términos de calidad del producto, la precisión dimensional del moldeo directo suele depender del ±0.2 mm, la calidad de la superficie también es mejor; Los productos de moldeo cuadrado redondo a menudo tienen ±0.5 mm Las tolerancias dimensionales de la izquierda y la derecha, y las esquinas deben retener ciertos rincones redondeados de proceso. En términos de costo, las líneas de producción de formación directa tienen una gran inversión, pero el costo de una sola pieza es bajo; El equipo cuadrado redondo tiene una inversión relativamente pequeña, pero el costo de las materias primas es alto.

5. Tendencias de desarrollo futuras

Con la transformación y actualización de la industria manufacturera, la tecnología de producción de tubos cuadrados se está desarrollando hacia la inteligencia, la precisión y el verde. En términos de inteligencia, se están promoviendo y aplican nuevas tecnologías como los sistemas de detección en línea basados ​​en los algoritmos de optimización de procesos de la máquina artificial asistida por inteligencia artificial. La tendencia de precisión se refleja en la reducción continua de las tolerancias dimensionales, y algunos productos de alta gama ya pueden lograrlo.±0.1 mmnivel de precisión. La fabricación verde se manifiesta en el uso de lubricantes ecológicos, la reducción del consumo de energía y la mejora de la tasa de reciclaje de residuos.

Además, la aplicación de nuevos materiales también brinda nuevas oportunidades al desarrollo de tubos de resonancia cuadrada. La adopción de nuevos materiales, como el acero de alta resistencia y el acero meteorológico, ha permitido productos para hacer avances en la reducción de peso y la durabilidad; El desarrollo de productos innovadores, como tuberías compuestas y tuberías de sección transversal de forma especial, continúa expandiendo los límites de aplicación de las tuberías rectangulares cuadradas.

6. Conclusión

Como material industrial básico, el progreso de los tubos rectangulares cuadrados está directamente relacionado con el desarrollo de las industrias posteriores. Una comprensión profunda de las características de los diferentes procesos de moldeo, dominar los puntos clave del control de calidad y mantenerse al día con las tendencias de desarrollo tecnológico es de gran importancia para mejorar la competitividad del producto. En el futuro, con la aparición continua de nuevos procesos y nuevos equipos, los tubos cuadrados seguramente ejercerán su valor en un campo más amplio y proporcionarán un apoyo sólido para el desarrollo industrial.
