مبدأ وعملية إنتاج الأنابيب الفولاذية المربعة

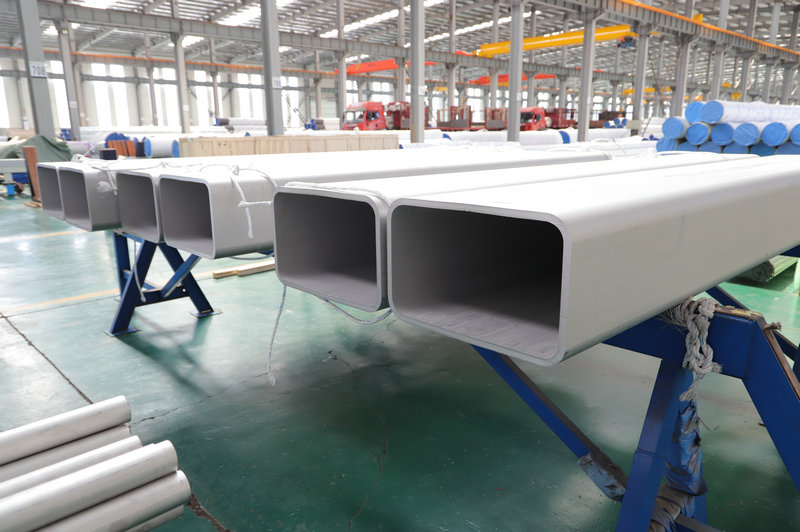

في مجال التصنيع الصناعي الحديث ، أصبحت أنابيب الفولاذ المربعة والمستطيل (يشار إليها مجتمعة باسم أنابيب مستطيلة مربعة) مواد هيكلية لا غنى عنها في البناء والآلات والسيارات والأثاث وغيرها من الصناعات بسبب خصائصها الميكانيكية الممتازة وخصائص المعالجة. ستحلل هذه المقالة بشكل شامل تقنية التصنيع للأنابيب المستطيلة المربعة من أبعاد متعددة مثل مبدأ القولبة وعملية الإنتاج ومراقبة الجودة واتجاهات التطوير.

1. تشكيل الخصائص المبدأ والتقنية

يتم تقسيم عملية إنتاج أنابيب مستطيلة مربعة بشكل أساسي إلى نوعين: طريقة صب مباشرة وطريقة صب مربع مستديرة ، ولكل منها خصائص فنية فريدة من نوعها ومزايا التطبيق.

تستخدم طريقة التكوين المباشر شريطًا ساخنًا أو ملموسًا للبرد كمواد خام ، والشريط المسطح ينحني أولاًشثم أغلقسشكل ، في نهاية المطاف تشكيل مربع منتظم أو مقطع عرضي مستطيل. في هذه العملية ، تلعب تكنولوجيا اللحام التعريفي عالية التردد دورًا رئيسيًا. يمكنه إكمال الاتصال المنصهر للمفاصل في وقت قصير جدًا ، مما يضمن استقرار وموثوقية جودة اللحام. هذه العملية مناسبة بشكل خاص لإنتاج أنابيب مستطيلة مربعة مربعة ذات حجم كبير ، مع سماكة جدار المنتج النموذجية من0.5-12mmبين الأبعاد المستعرضة يمكن أن تكون20×20mmل500×500mmلا انتظار.

في المقابل ، تستخدم طريقة تشكيل المربع الدائري أنابيب دائرية سلسة أو ملحومة مثل الفراغات. من خلال سلسلة مصممة بعناية من مجموعات لفة ، تخضع المقاطع العرضية الدائرية لأشكال انتقالية مثل الحلقات والمطلين ، وتتحول في نهاية المطاف إلى المقاطع العرضية المربعة أو المستطيلة. تستفيد هذه العملية بالكامل لخصائص تشوه البلاستيك للمواد المعدنية وتتكمل تحويل الشكل مع الحفاظ على محيط الأنبوب بشكل أساسي. نظرًا لعدم وجود عملية لحام ، فإن هذه العملية مناسبة بشكل خاص لسمك الجدار1-20MMعادة ما يكون إنتاج أنبوب الجدار السميك في10×10mmل400×400mmضمن النطاق.

2. شرح مفصل لعملية الإنتاج

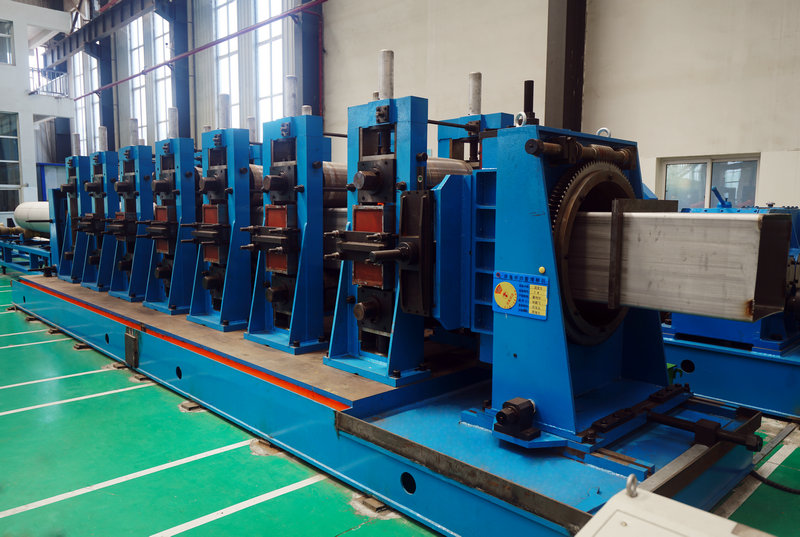

في عملية التكوين المباشر ، يتضمن خط الإنتاج الكامل العديد من العمليات الرئيسية مثل عدم التثبيت والتسوية وتشكيل اللف واللحام عالي التردد والتصحيح وتصويب قطر التحجيم ، والتفتيش القطع ، وما إلى ذلك. بعد أن يتكشف غير المملوك لفائف الفولاذ ، يزيل المستوي الإجهاد الداخلي للمواد ؛ بعد ذلك ، يكمل الفولاذ الشريط تدريجياً تحول الشكل من الطائرة إلى ثلاثية الأبعاد من خلال وحدة صب تتكون من أكثر من عشر مجموعات من لفات ؛ تنطبق آلة اللحام عالية التردد على المفاصل المغلقة.100-400 كيلو هرتزيستخدم التيار بالتناوب تأثير الجلد لتوليد درجة حرارة عالية محلية لتحقيق اللحام ؛ أخيرًا ، بعد التحجيم والاستقامة والتشطيب ، يتم الحصول على منتج نهائي ذو أبعاد دقيقة.

تولي عملية التحول الدائرية وعملية تكوين المربعة مزيدًا من الاهتمام للسيطرة العلمية لعملية التشوه. عادي4-8أثناء عملية التدوير ، يجب التحكم بدقة في مبلغ تشوه كل تمريرة15 ٪داخل ، لتجنب العيوب مثل الشقوق في المادة. تصميم ثقب لفة أمر بالغ الأهمية بشكل خاص ، ويحتاج نظام الانتقال التدريجي لضمان توزيع الإجهاد حتى. في التشغيل الفعلي ، هناك حاجة أيضًا إلى تزييت كامل وتبريد لا يقتصر الأمر على تقليل تآكل لفة ومنع تلف سطح الأنابيب. بالنسبة للمنتجات الخاصة بالمواصفات الخاصة ، هناك حاجة إلى وسائل مساعدة في بعض الأحيان مثل تسخين التردد المتوسط ​​لتحسين اللدونة للمادة.

3. مراقبة الجودة والأسئلة الشائعة

بغض النظر عن العملية المستخدمة ، فإن نظام مراقبة الجودة الصارم لا غنى عنه. في طريقة التشكيل المباشر ، يجب أن تتم مراقبة جودة اللحام ، والمعلمات مثل التيار اللحام والضغط والسرعة يجب مراقبتها في الوقت الفعلي. تشمل عيوب اللحام الشائعة الاختراق غير المكتمل ، ثقوب الهواء ، شوائب الخبث ، وما إلى ذلك ، والتي قد تؤثر على القوة الهيكلية للمنتج. من خلال تحسين معلمات اللحام ، وتعزيز تنظيف حافة الشريط ، واعتماد تقنية التفتيش المتقدمة عبر الإنترنت ، يمكن تحسين جودة اللحام بشكل فعال.

تتطلب عملية التكوين المتغيرة والمربعة انتباهًا خاصًا لتوحيد التشوه. تكسير الزاوية هو مشكلة الجودة الأكثر شيوعًا ، ويرجع ذلك أساسًا إلى التشوه المحلي المفرط أو اللدونة غير الكافية للمادة. يمكن تحسين هذه المشكلة بشكل كبير عن طريق زيادة تمريرات القولبة ، وتحسين ملفات تعريف Roll ، وزيادة درجات حرارة المعالجة بشكل مناسب. بالإضافة إلى ذلك ، يعد التحكم في دقة الأبعاد أمرًا بالغ الأهمية أيضًا ، ومن الضروري اكتشاف تآكل لفة وضبط معلمات المعدات بانتظام في الوقت المناسب.

4. المقارنة الفنية واقتراحات الاختيار

من منظور كفاءة الإنتاج ، يتمتع القولبة المباشرة بمزايا واضحة ، ويمكن أن تحقق طريقة الإنتاج المستمر كل دقيقة20-50سرعة إنتاج الأرز مناسبة بشكل خاص للتصنيع على نطاق واسع للمنتجات الموحدة. تعد طريقة التشكيل المستدير إلى مربع أكثر مرونة ، ويمكن أن تبديل مواصفات مختلفة بسرعة ، وهي مناسبة للدفعات الصغيرة وأصناف متعددة من احتياجات الإنتاج.

من حيث جودة المنتج ، فإن دقة الأبعاد للتشبث المباشر عادة ما تصل إلى±0.2mm، جودة السطح هي أيضا أفضل ؛ غالبًا0.5mmالتحمل الأبعاد من اليسار واليمين ، والزوايا تحتاج إلى الاحتفاظ ببعض الزوايا المستديرة العملية. من حيث التكلفة ، فإن خطوط الإنتاج المباشرة للتكوين لها استثمار كبير ، لكن تكلفة قطعة واحدة منخفضة ؛ يتمتع Round Square Equipment باستثمار صغير نسبيًا ، لكن تكلفة المواد الخام مرتفعة.

5. اتجاهات التنمية المستقبلية

مع تحول وترقية صناعة التصنيع ، تتطور تكنولوجيا إنتاج الأنبوب المربع نحو الذكاء والدقة والأخضر. فيما يتعلق بالذكاء ، يتم تعزيز وتطبيق التقنيات الجديدة مثل أنظمة الكشف عبر الإنترنت على أساس رؤية الآلة وعملية تحسين العمليات التي تساعدها الذكاء الاصطناعي. ينعكس اتجاه الدقة في تقلص التحمل المستمر ، ويمكن بالفعل تحقيق بعض المنتجات المتطورة.±0.1mmمستوى الدقة. يتجلى التصنيع الأخضر في استخدام مواد التشحيم الصديقة للبيئة ، وتقليل استهلاك الطاقة وتحسين معدل إعادة تدوير النفايات.

بالإضافة إلى ذلك ، يوفر تطبيق مواد جديدة أيضًا فرصًا جديدة لتطوير أنابيب الرنين المربعة. لقد مكّن اعتماد مواد جديدة مثل الصلب عالي القوة والتجوية المنتجات من تحقيق اختراقات في الحد من الوزن ومتانة ؛ يستمر تطوير منتجات مبتكرة مثل الأنابيب المركبة وأنابيب المقطع العرضي الخاص على شكل خاص في توسيع حدود تطبيق الأنابيب المستطيلة المربعة.

6. الخلاصة

كمواد صناعية أساسية ، يرتبط تقدم أنابيب مستطيلة مربعة مباشرة بتطوير الصناعات المصب. إن الفهم العميق لخصائص عمليات القولبة المختلفة ، وإتقان النقاط الرئيسية لمراقبة الجودة ، ومواكبة اتجاهات التنمية التكنولوجية لها أهمية كبيرة لتحسين القدرة التنافسية للمنتج. في المستقبل ، مع الظهور المستمر للعمليات الجديدة والمعدات الجديدة ، فإن الأنابيب المربعة ستمارس بالتأكيد قيمتها في مجال أوسع وتوفر دعمًا قويًا للتنمية الصناعية.
