Principe et processus de production du tuyau en acier carré

Dans le domaine de la fabrication industrielle moderne, des tuyaux en acier carrés et rectangulaires (collectivement appelés tuyaux rectangulaires carrés) sont devenus des matériaux structurels indispensables dans la construction, les machines, les automobiles, les meubles et autres industries en raison de leurs excellentes propriétés mécaniques et caractéristiques de traitement. Cet article analysera de manière approfondie la technologie de fabrication des tubes rectangulaires carrés à partir de dimensions multiples telles que le principe de moulage, le processus de production, le contrôle de la qualité et les tendances de développement.

1. Principe de formation et caractéristiques techniques

Le processus de production des tubes rectangulaires carrés est principalement divisé en deux types: méthode de moulage direct et méthode de moulage carré ronde, chacune avec des caractéristiques techniques uniques et des avantages d'application.

La méthode de formation directe utilise une bande à chaud ou à froid comme matière première, et la bande plate est d'abord pliée dans U puis fermé O forme, formant finalement une section carrée ou rectangulaire régulière. Dans ce processus, la technologie de soudage à induction à haute fréquence joue un rôle clé. Il peut compléter la connexion fusionnée des articulations en très peu de temps, assurant la stabilité et la fiabilité de la qualité de la soudure. Ce processus est particulièrement adapté à la production de tubes rectangulaires carrés à parois minces à grand volume, avec une épaisseur de paroi de produit typique à partir de 0,5 à 12 mmEntre les dimensions en coupe transversale 20×20 mmà 500×500 mm Pas d'attente.

En revanche, la méthode de formation carrée circulaire utilise des tubes circulaires sans couture ou soudés comme blancs. Grâce à une série soigneusement conçue de groupes de rouleaux, les sections transversales circulaires subissent des formes de transition telles que les ellipses et les oblongs, et finalement se transformer en sections transversales carrées ou rectangulaires requises. Ce processus utilise pleinement les caractéristiques de déformation plastique des matériaux métalliques et complète la conversion de forme tout en maintenant la circonférence du tuyau fondamentalement inchangé. Puisqu'il n'y a pas de processus de soudage, ce processus est particulièrement adapté à l'épaisseur de la paroi 1-20 mm La production épaisse de tube mural est généralement 10×10 mmà400×400 mm À portée de.

2. Explication détaillée du processus de production

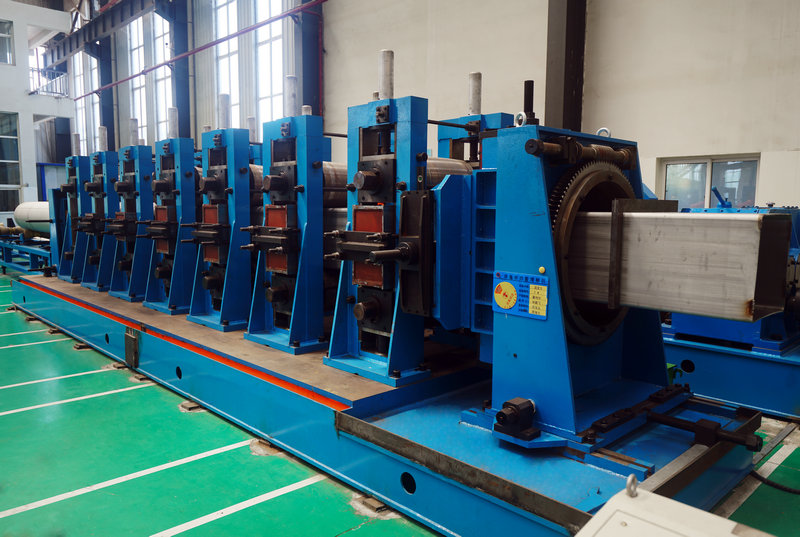

Dans le processus de formation directe, la chaîne de production complète comprend plusieurs processus clés tels que le déroulement, le nivellement, la formation de rouleaux, le soudage haute fréquence, le déburriage, le diamètre de dimensionnement, le redressement, l'inspection de la coupe, etc. Après que le sabot de socle déplaçait la bobine en acier, le niveleur élimine la contrainte interne du matériau; Ensuite, l'acier de bande complète progressivement la transformation de forme du plan à trois dimensions à travers une unité de moulage composée de plus de dix ensembles de rouleaux; La machine de soudage haute fréquence s'applique aux joints fermés.100-400khz Le courant alternatif utilise l'effet cutané pour générer une température élevée locale pour atteindre le soudage; Enfin, après le dimensionnement, le redressement et la finition, un produit fini avec des dimensions précis est obtenu.

La transformation circulaire et le processus de formation carrée accordent plus d'attention au contrôle scientifique du processus de déformation. Typique4-8Pendant le processus de rédaction des passes, la quantité de déformation de chaque pass doit être contrôlée avec précision à15%À l'intérieur, pour éviter les défauts tels que les fissures dans le matériau. La conception du trou du rouleau est particulièrement critique et un schéma de transition progressif est nécessaire pour assurer une répartition uniforme de contrainte. En fonctionnement réel, un système complet de lubrification et de refroidissement est également nécessaire non seulement pour réduire l'usure du rouleau et prévenir les dommages à la surface du tuyau. Pour les produits spéciaux, parfois des moyens auxiliaires tels qu'un chauffage à fréquence moyenne sont nécessaires pour améliorer la plasticité du matériau.

3. Contrôle de la qualité et FAQ

Peu importe le processus utilisé, un système de contrôle de qualité strict est indispensable. Dans la méthode directe du moulage, la qualité du soudage est le foyer et les paramètres tels que le courant de soudage, la pression et la vitesse doivent être surveillés en temps réel. Les défauts de soudure courants comprennent une pénétration incomplète, des trous d'air, des inclusions de scories, etc., ce qui peut affecter la résistance structurelle du produit. En optimisant les paramètres de soudage, en améliorant le nettoyage des bords de bande et en adoptant une technologie d'inspection en ligne avancée, la qualité de la soudure peut être efficacement améliorée.

Le processus rond et formant carré nécessite une attention particulière à l'uniformité de déformation. La fissuration du coin est le problème de qualité le plus courant, principalement en raison d'une déformation locale excessive ou d'une plasticité insuffisante du matériau. Ce problème peut être considérablement amélioré en augmentant les passes de moulage, en optimisant les profils de rouleaux et en augmentant de manière appropriée les températures de traitement. De plus, le contrôle de la précision dimensionnelle est également crucial, et il est nécessaire de détecter régulièrement l'usure du rouleau et de régler les paramètres de l'équipement dans le temps.

4. Comparaison technique et suggestions de sélection

Du point de vue de l'efficacité de la production, la moulure directe a des avantages évidents et sa méthode de production continue peut réaliser chaque minute20-50La vitesse de production du riz convient particulièrement à la fabrication à grande échelle de produits standardisés. La méthode de moulure ronde à carré est plus flexible et peut rapidement changer de spécifications, ce qui convient aux petits lots et à plusieurs variétés de besoins de production.

En termes de qualité du produit, la précision dimensionnelle de la moulure directe est généralement à la hauteur du±0,2 mm, la qualité de surface est également meilleure; Les produits de moulage carré ronds ont souvent ±0,5 mmLes tolérances dimensionnelles de gauche et de droite, et les coins doivent conserver certains coins arrondis de processus. En termes de coût, les lignes de production en formation directe ont un investissement important, mais le coût d'une seule pièce est faible; L'équipement carré rond a un investissement relativement faible, mais le coût des matières premières est élevé.

5. Tendances futures de développement

Avec la transformation et la mise à niveau de l'industrie manufacturière, la technologie de production de tubes carrés se développe vers l'intelligence, la précision et le vert. En termes d'intelligence, de nouvelles technologies telles que les systèmes de détection en ligne basées sur des algorithmes d'optimisation de la vision industrielle et des processus aidés par l'intelligence artificielle sont promus et appliqués. La tendance de la précision se reflète dans le rétrécissement continu des tolérances dimensionnelles, et certains produits haut de gamme peuvent déjà y parvenir.±0,1 mmniveau de précision. La fabrication verte se manifeste dans l'utilisation de lubrifiants respectueux de l'environnement, la réduction de la consommation d'énergie et l'amélioration du taux de recyclage des déchets.

De plus, l'application de nouveaux matériaux apporte également de nouvelles opportunités au développement de tubes de résonance carrée. L'adoption de nouveaux matériaux tels que l'acier à haute résistance et l'acier d'altération a permis aux produits de faire des pertes de réduction de poids et de durabilité; Le développement de produits innovants tels que les tuyaux composites et les tuyaux transversaux de forme spéciale continue d'étendre les limites d'application des tuyaux rectangulaires carrés.

6. Conclusion

En tant que matériau industriel de base, les progrès des tubes rectangulaires carrés sont directement liés au développement des industries en aval. Une compréhension approfondie des caractéristiques des différents processus de moulage, de la maîtrise des points clés du contrôle de la qualité et du maintien des tendances de développement technologique est d'une grande importance pour améliorer la compétitivité des produits. À l'avenir, avec l'émergence continue de nouveaux processus et de nouveaux équipements, les tubes carrés exerceront sûrement leur valeur dans un domaine plus large et fourniront un soutien solide au développement industriel.
