Принцип работы и параметры процесса бесшовной стальной стальной трубы холодной рисунки

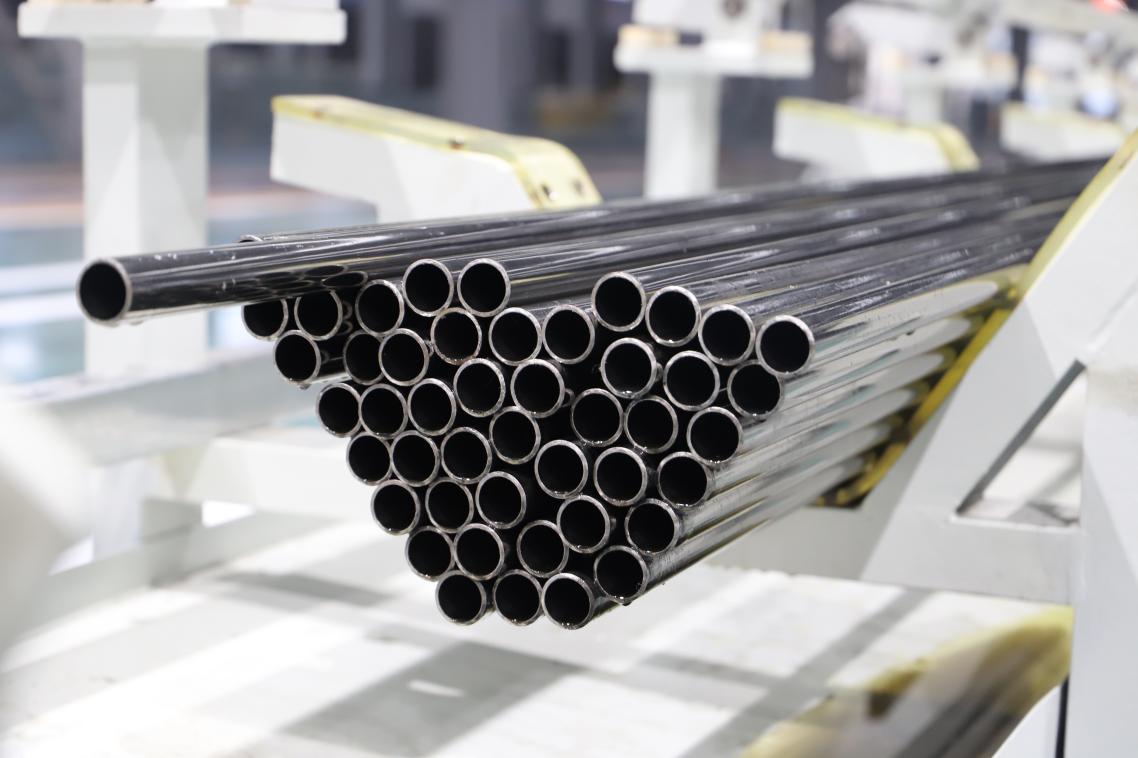

Бесплатная машина для холодного рисования в трубе является важным оборудованием для производства высокопроизводительных и высокопородных качественных стальных труб. Его принцип работы основан на обработке металла холодной деформации. Стальная труба применяется к форме, чтобы вызвать пластическую деформацию, тем самым достигая цели уменьшения диаметра, снижения стенки или улучшения производительности. Стальные трубки с холодными стальными трубами представляют собой высокопроизводимые стальные трубные материалы, также известные как холодная точность, бесшовные стальные трубы. Его характеристики-небольшой внешний диаметр, высокая точность и массовое производство, высокая точность холодных готовых продуктов, хорошее качество поверхности и т. Д.
  • Как это работает

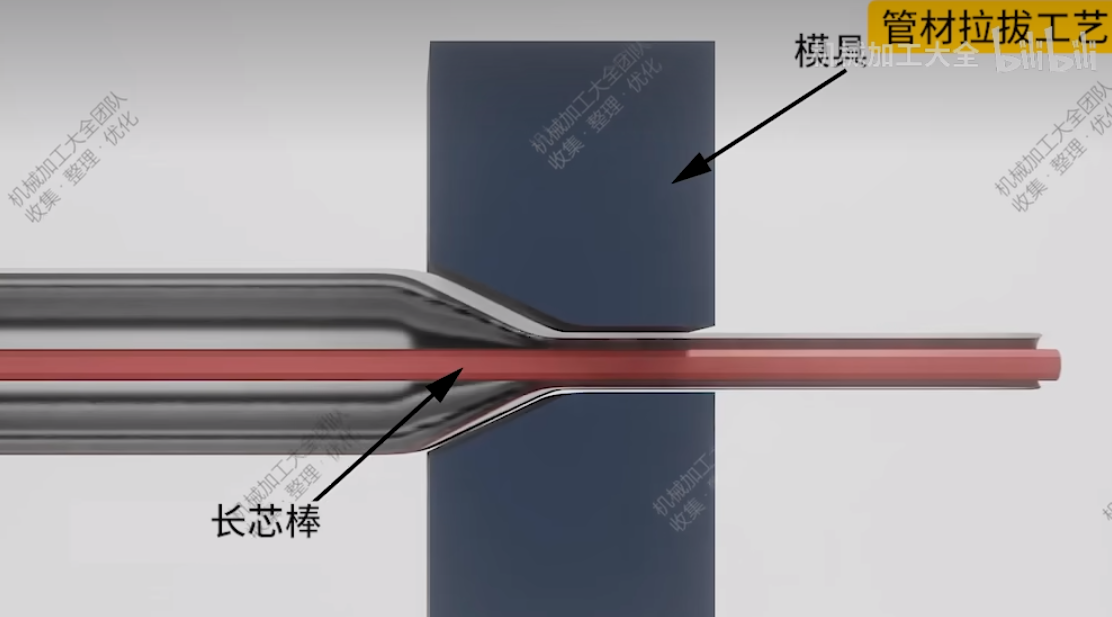

Машина холодного рисования фиксирует один конец бесшовной стальной трубы перед натягивающей формой (такой как вытягивающая форма, стержень ядра) через устройство зажима, а другой конец осуществляется механизмом тяги (такого как тип цепи, гидравлический тип). Стальная труба проходит через форму под действием натяжения для достижения уменьшения диаметра, уменьшения стенки или диаметра. Количество деформации одного вытягивания ограничено пластичностью материала и обычно требует множественного вытягивания (многократная обработка). ВыдвижениечасТруба вытягивает плесень контролирует внешний диаметр стальной трубы, а оправдатель управляет внутренним диаметром (используется для уменьшения стен или диаметров размера). Стальная труба радиально сжимается и растягивается в осевальном направлении через конические отверстия формы, уменьшая ее поперечное сечение и увеличивая ее длину. После извлечения, выпрямления, обнаружения недостатков, термообработки (например, отжига, нормализации) и обработки поверхности могут быть выполнены для удовлетворения требований точности и производительности.
  • Метод холодного рисования
Метод холодного рисованияв целомЕсть два типа из них. Согласно диаметру уменьшения и стенке уменьшения, он делится на пустые стальные трубы и экструзионные трубы оправки. Те, у кого есть только уменьшенные диаметры, называются пустыми вытягиваниями, в то время как те, у кого уменьшенные диаметры и стены, называются трубками экструзии оправки.

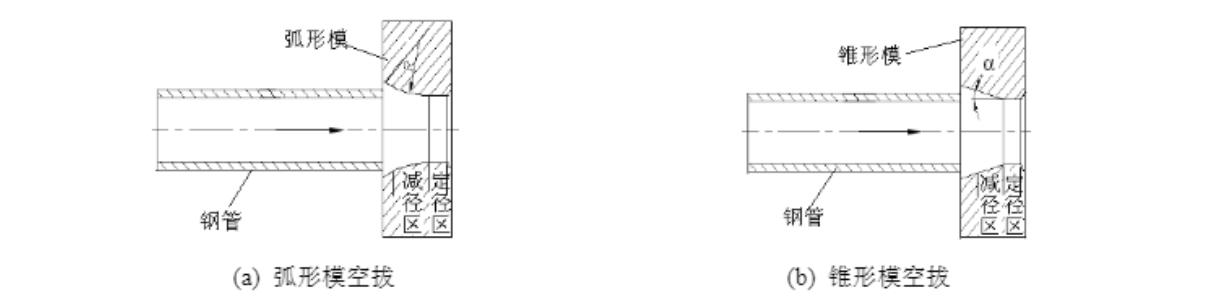

Потягивание воздуха также называется Corleless Proting. Инструмент для формования, необходимый во время рисунка, представляет собой только одну плесень воздуха, так что это самый простой способ потянуть, как показано на рисунке. вВедущийЭто радиус дуги рабочей конуса дуговой формы, α представляет собой угол полуконы конусной формы, стрелка показывает направление рисунка, а стальная труба образуется слева направо через входную площадь, область редуктора, область размера и площадь выхода по очереди.Полем

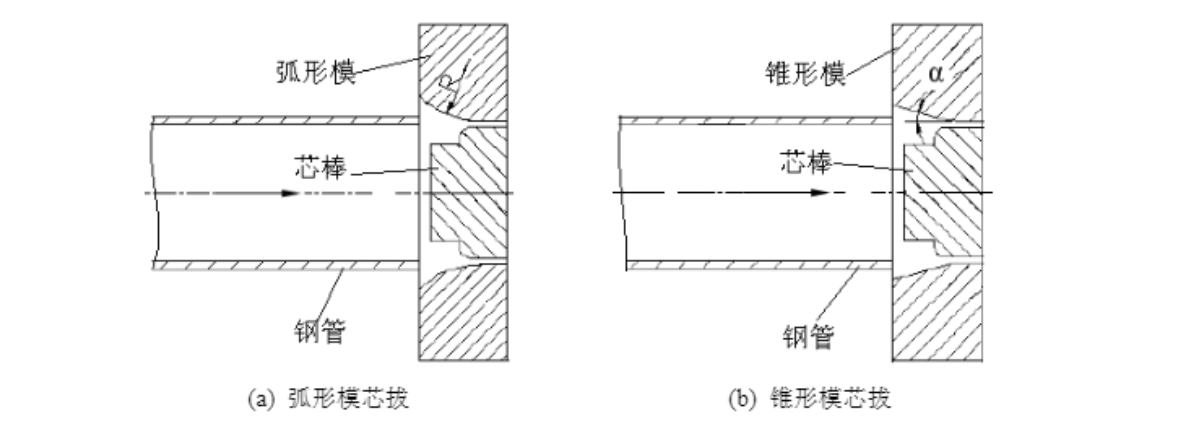

Инструмент для метода фиксированной короткой оправки прост в изготовлении и легко регулировать и работать. Следовательно, среди методов рисования с оправкой использование фиксированной короткой оправки является наиболее широко используемым.
  • Основные параметры процесса
Параметры процесса машины для холодного рисования напрямую влияют на точность размеров, качество поверхности и эффективность производства стальной трубы и должны быть разумно установить в соответствии с материалом, спецификациями и моделью оборудования.
1Параметры деформации
Снижение диаметра: разница между наружным диаметром стальной трубы до и после экстракции.
Снижение стены: разница между толщиной стенки стальной трубы до и после вывода.
Коэффициент расширения: отношение длины стальной трубы до и после вывода отражает общую степень деформации.
2Параметры плесени
Угол вымирания экстракции: угол конуса входного конуса плесени влияет на поток металла и трение. Угольный диапазон умирания извлечения трубы, как правило, является8°~ 15°. Если угол слишком мал, он увеличит трение, и если он слишком большой, он может легко привести к накоплению металла или неровной толщине стенки.
Позиция оправки:Относительное положение оправки и выдвижной формы определяет состояние деформации внутренней стенки стальной трубы, и его необходимо точно отрегулировать, чтобы контролировать однородность толщины стенки. Общие типы позиций оправкидляФиксированная оправда (для сокращения стен)иПлавающая оправа (для непрерывного тяги).
3Параметры скорости и натяжения
Скорость рисования: цепная машина для рисования, как правило, обычно0,5 ~ 3 м/с, гидравлическая машина холодной рисунки может достичь5 м/свыше. Скорость выталкивания может привести к недостаточной смазке, нагреванию плесени или царапинам на поверхности стальной трубы, а условия смазки должны быть сопоставлены.
Потянуть силу:Определяется такими факторами, как прочность материала, количество деформации, трение плесени и т. Д., Формула расчета может быть названа эмпирическими формулами или моделированием конечных элементов. При выборе оборудования убедитесь, что сила потягивания не превышает рейтинг силой тяги холодной рисунки (например, как100 ~ 2000 кН)
4Материалы и параметры смазки
Свойства материала:Необходимо учитывать прочность на выход, удлинение и упрочнение работы материала, а жесткий материал должен уменьшить количество отдельной деформации.
Общая смазочная среда: опонифицированная жидкость, фосфатная мембрана+Смазочные материалы (такие как промышленные смазки) требуют, чтобы смазывающая пленка выдерживала высокие давления и высокие температуры. Плохая смазка может привести к увеличению износа плесени, шероховатой поверхности стальной трубы или даже трещин.
  • Суммировать
Обработка холодного рисования широко используется соответствующими отраслями для его высокой эффективности производства, хорошего качества поверхности, высокой прочности тела и высокой скорости использования материалов для обработки без чипов. Например, холодные бесшовные трубы, холодные трубы из нержавеющей стали, холодная круглая сталь, холодно нарисованные трубы и т. Д. Все имеют широкое рыночное пространство.Особенно в области автомобильного производства, аэрокосмической промышленности, нефтехимикатов, точных инструментов и т. Д., Это показало огромный потенциал применения. Благодаря постоянному развитию технологии технология обработки холодного рисования также продолжает инновации, например, использование передовой технологии смазки и проектирования плесени для дальнейшей оптимизации параметров процесса для повышения эффективности производства и качества продукта. Таким образом, технология обработки холодного рисования не только занимает важную позицию на текущем рынке, но и будет продолжать поддерживать свою конкурентоспособность и перспективы развития в будущем.
