مبدأ العمل ومعلمات العملية لآلة الرسم الباردة الأنابيب الفولاذية السلس

تعد آلة الرسم الباردة للأنابيب الباردة سلسًا معدات مهمة لإنتاج أنابيب فولاذية سلسة عالية الدقة وجودة عالية الجودة. يعتمد مبدأ العمل على معالجة التشوه البارد للمعادن. يتم تطبيق أنبوب الفولاذ على القالب للتسبب في تشوه البلاستيك ، وبالتالي تحقيق الغرض من تقليل القطر أو الحد من الجدار أو تحسين الأداء. الأنابيب الفولاذية التي تجرها البارد هي مواد أنابيب فولاذية عالية الدقة ، والمعروفة أيضًا باسم أنابيب فولاذية سلسة مدفوعة بالبرد. خصائصها هي قطر خارجي صغير ، ودقة عالية وإنتاج كبير ، ودقة عالية من المنتجات النهائية المرسومة على البارد ، وجودة سطح جيدة ، إلخ.

• كيف تعمل

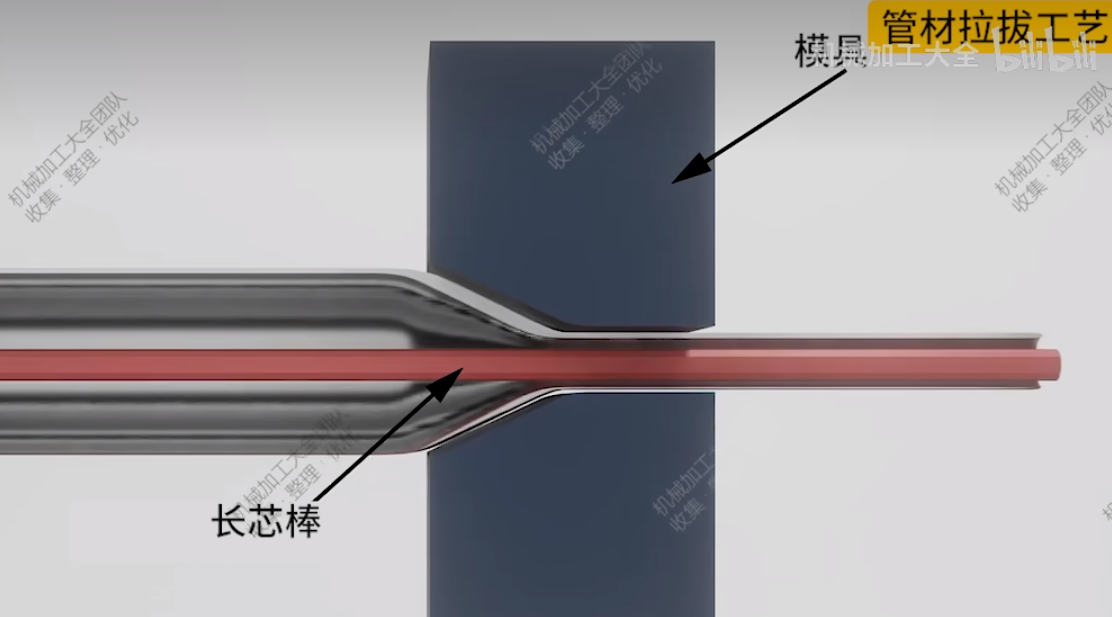

تعمل آلة الرسم الباردة على إصلاح أحد طرفي الأنابيب الفولاذية السلس أمام قالب السحب (مثل قالب السحب ، قضيب الأساس) من خلال جهاز التثبيت ، ويتمارس الطرف الآخر بواسطة آلية الجر (مثل نوع السلسلة ، النوع الهيدروليكي). يمر الأنابيب الفولاذية عبر القالب تحت عمل التوتر لتحقيق الحد من القطر أو الجدار أو الحد من القطر. تقتصر كمية التشوه لسحب واحد على مرونة المادة ، وعادة ما تتطلب سحب متعددة (معالجة تمريرات متعددة). السحبساعةيتحكم قالب سحب الأنابيب في القطر الخارجي لأنبوب الفولاذ ، ويتحكم المغزل في القطر الداخلي (المستخدم لتقليل الجدران أو أقطار التحجيم). يتم ضغط أنبوب الفولاذ شعاعيًا ويمتد محوريًا من خلال الثقوب المخروطية للقالب ، مما يقلل من مقطعه المتقاطع ويزيد من طوله. بعد الاستخراج ، يمكن إجراء الاستقامة ، والكشف عن العيوب ، والمعالجة الحرارية (مثل الصلب ، والتطبيع) والمعالجة السطحية لتلبية متطلبات الدقة والأداء.

• طريقة الرسم البارد

طريقة الرسم الباردعمومًاهناك نوعان منهما. وفقًا لقطر التخفيض وجدار التخفيض ، يتم تقسيمه إلى أنابيب فولاذية فارغة وأنابيب بثق مغزل. يطلق على أولئك الذين لديهم أقطار مخفضة فقط السحب الفارغ ، في حين يطلق على تلك التي لديها أقطار وجدران مخفضة أنابيب بثق المغزل.

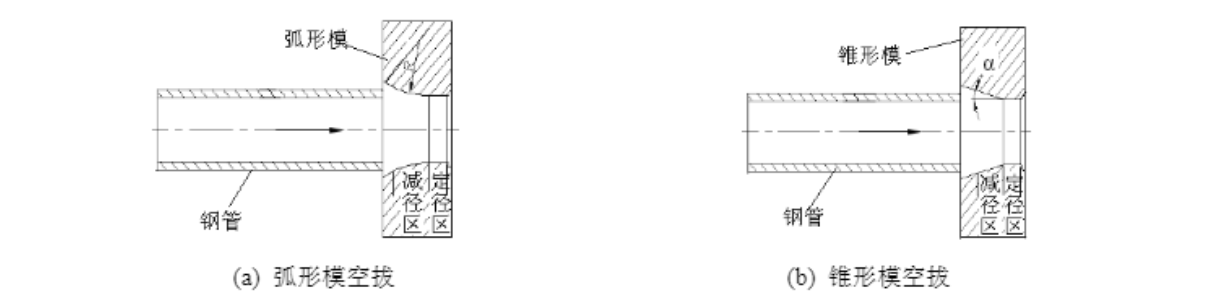

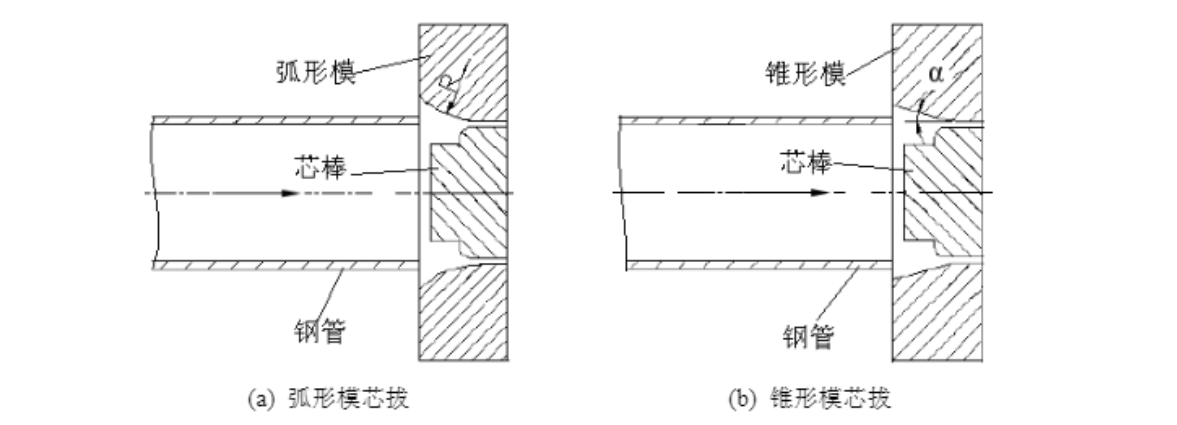

ويسمى سحب الهواء أيضا سحب قضيب. أداة التشكيل المطلوبة أثناء الرسم ليست سوى قالب سحب هواء واحد ، لذلك هي أبسط طريقة للسحب ، كما هو موضح في الشكل. فيصإنه نصف قطر القوس من مخروط العمل لقالب القوس ، α هو زاوية نصف مخروط لقالب المخروط ، ويظهر السهم اتجاه الرسم ، ويتم تشكيل أنبوب الصلب من اليسار إلى اليمين عبر منطقة المدخل ، ومنطقة التخفيض ، ومنطقة التحجيم ، ومنطقة المخرج بدورها..

إن الأداة الخاصة بأسلوب السحب القصيرة القصيرة الثابتة بسيطة للتصنيع وسهل ضبطها وتشغيلها. لذلك ، من بين طرق الرسم مع المنزل ، فإن استخدام سحب المغزل القصيرة الثابتة هو الأكثر استخدامًا على نطاق واسع.

• معلمات العملية الرئيسية

تؤثر معلمات العملية في آلة الرسم الباردة بشكل مباشر على دقة الأبعاد وجودة السطح وكفاءة الإنتاج لأنبوب الصلب ، ويجب ضبطها بشكل معقول وفقًا لمادة ومواصفات ونموذج المعدات.

1.معلمات التشوه

تقليل القطر: الفرق بين القطر الخارجي للأنابيب الفولاذية قبل وبعد الاستخراج.

تقليل الجدار: الفرق بين سمك الجدار للأنبوب الفولاذ قبل وبعد الانسحاب.

معامل التمديد: تعكس نسبة طول أنبوب الصلب قبل وبعد الانسحاب درجة التشوه الكلية.

2.المعلمات العفن

زاوية الموت الاستخراج: تؤثر زاوية مخروط مخروط مدخل القالب على تدفق المعادن والاحتكاك. يموت نطاق زاوية استخراج الأنابيب بشكل عام8°~ 15°. إذا كانت الزاوية صغيرة جدًا ، فستزيد من الاحتكاك ، وإذا كانت كبيرة جدًا ، فقد تؤدي بسهولة إلى تراكم المعادن أو سمك الجدار غير المتكافئ.

موقف المغزل:يحدد الموضع النسبي للمغطاء والقالب السحب حالة تشوه الجدار الداخلي للأنبوب الصلب ، ويجب ضبطه بدقة للتحكم في توحيد سمك الجدار. أنواع شائعة من مواقف المغزللمغزل ثابت (لتقليل الجدار)والطرف العائم (للسحب المستمر).

3.معلمات السرعة والتوتر

سرعة الرسم: آلة الرسم الباردة السلسلة عادة ما تكون0.5 ~ 3 m/s، يمكن الوصول إلى آلة الرسم الباردة الهيدروليكية5 م/ثفوق. قد تؤدي سرعة السحب إلى تزييت غير كافٍ ، وتسخين العفن أو الخدوش على سطح أنبوب الصلب ، ويجب مطابقة ظروف التشحيم.

اسحب القوة:تحددها عوامل مثل قوة المادة ، وكمية التشوه ، والاحتكاك في العفن ، وما إلى ذلك ، يمكن الإشارة إلى صيغة الحساب على أنها صيغ تجريبية أو محاكاة العناصر المحدودة. عند اختيار المعدات ، تأكد من أن قوة السحب لا تتجاوز قوة السحب المقدرة لآلة الرسم الباردة (مثل100 ~ 2000 كيلو نيوتن).

4.معلمات المواد والتشحيم

خصائص المواد:يجب مراعاة قوة العائد ، والاستطالة ، ومؤشر تصلب العمل للمادة ، وتحتاج المادة الصلبة إلى تقليل كمية التشوه الفردي.

وسائط التشحيم الشائعة: الغشاء السائل ، الغشاء الفوسفات+تتطلب مواد التشحيم (مثل الشحوم الصناعية) فيلم التشحيم لتحمل الضغوط العالية ودرجات الحرارة العالية. يمكن أن يؤدي سوء التزييت إلى زيادة تآكل العفن ، أو سطح خشن من أنبوب الفولاذ أو حتى الشقوق.

• لخص

تعمل معالجة الرسم البارد بشكل كبير من قبل الصناعات ذات الصلة من أجل كفاءتها العالية في الإنتاج ، وجودة السطح الجيدة ، وقوة عالية في الجسم ، ومعدل استخدام مرتفع لمواد المعالجة بدون رقائق. على سبيل المثال ، الأنابيب السلس التي تجرها البرد ، وأنابيب الفولاذ المقاوم للصدأ المرسومة على البارد ، والفولاذ الدائري المرسومة على البارد ، والأنابيب المطفوقة بالبرد ، وما إلى ذلك.خاصة في مجالات تصنيع السيارات ، والفضاء ، والبتروكيماويات ، والأدوات الدقيقة ، وما إلى ذلك ، لقد أظهرت إمكانات تطبيق ضخمة. مع التقدم المستمر للتكنولوجيا ، تستمر تكنولوجيا معالجة الرسم البارد أيضًا في الابتكار ، مثل استخدام تقنية التشحيم المتقدمة وتصميم العفن لزيادة تحسين معلمات العملية لتحسين كفاءة الإنتاج وجودة المنتج. لذلك ، لا تحتل تكنولوجيا معالجة الرسم البارد موقعًا مهمًا في السوق الحالي فحسب ، بل ستواصل الحفاظ على قدرتها التنافسية وآفاق التنمية في المستقبل.
