什么是焊接工艺评定

焊接工艺评定是确保焊接质量的关键环节，它通过对焊接工艺的系统性验证，为实际焊接生产提供可靠依据。以下从定义、目的、流程、标准及应用等方面进行详细介绍：

一、焊接工艺评定的定义

焊接工艺评定是指为验证所拟定的焊接工艺的正确性而进行的试验过程及结果评价。它是在产品正式焊接前，对初步制定的焊接工艺细则卡或其他规程中的焊接工艺进行的验证性试验，通过焊接试件、检验试样、考察焊接接头性能是否符合产品的技术条件，以评定焊接工艺是否合格。

二、焊接工艺评定的目的

确保焊接质量：验证焊接工艺能否在实际生产中获得符合要求的焊接接头（如力学性能、耐腐蚀性能等）。

指导生产：为制定正式的焊接工艺规程或焊接工艺卡提供可靠的技术依据，避免因工艺不当导致产品质量问题。

满足标准与法规要求：许多行业（如压力容器、压力管道、船舶、航空航天等）的规范和标准强制要求进行焊接工艺评定，以确保产品的安全性和可靠性。

三、焊接工艺评定的基本流程

（一）前期准备

明确评定要求：根据产品的设计要求、使用环境及相关标准（如 ASME、ISO、GB 等），确定焊接工艺评定的具体指标（如强度、韧性、焊接接头形式等）。

拟定焊接工艺：初步制定焊接工艺参数，包括：

焊接方法（如手工电弧焊、气体保护焊、埋弧焊等）；

母材材质及规格（如钢材牌号、厚度）；

焊接材料（焊条、焊丝、焊剂的型号和规格）；

焊接参数（焊接电流、电压、焊接速度、预热温度、后热温度及保温时间等）；

接头形式（对接、角接、T 形接等）和坡口设计。

（二）焊接试件制备

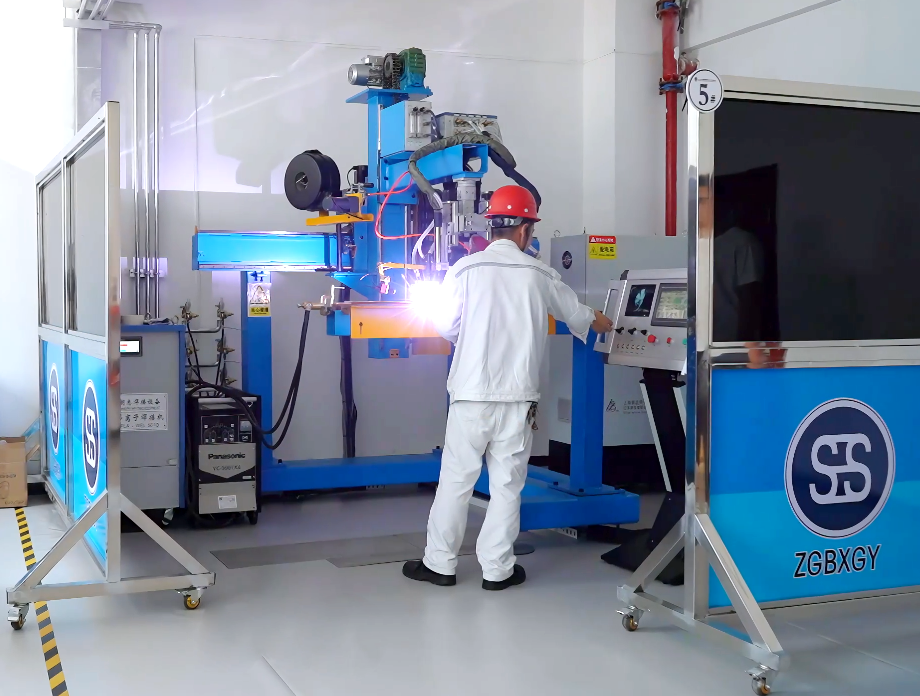

按照拟定的工艺参数，在符合要求的试件上进行焊接。试件的材质、规格及焊接位置（如平焊、立焊、横焊、仰焊）需与实际产品一致或具有代表性。

（三）试件检验

外观检验：检查焊缝表面是否有裂纹、气孔、夹渣、未焊透等缺陷，焊缝尺寸是否符合设计要求。

无损检测：常用方法包括射线检测（RT）、超声波检测（UT）、磁粉检测（MT）、渗透检测（PT）等，用于检测焊缝内部的缺陷。

力学性能试验：

拉伸试验：测定焊接接头的抗拉强度和屈服强度。

弯曲试验（面弯、背弯、侧弯）：检验焊接接头的塑性，评估焊缝及热影响区的抗开裂能力。

冲击试验：测定焊接接头在冲击载荷下的韧性，尤其是低温韧性。

硬度试验：检测焊接接头各区域（焊缝、热影响区、母材）的硬度分布，评估其性能均匀性。

其他特殊检验：根据产品要求，可能还需进行耐腐蚀试验、疲劳试验、晶间腐蚀试验等。

（四）结果评定与报告编制

若试件检验结果全部符合标准要求，则评定该焊接工艺合格，编制《焊接工艺评定报告》（Welding Procedure Qualification Report, WPQR），并据此制定《焊接工艺规程》（Welding Procedure Specification, WPS）。

若检验结果不合格，需分析原因，调整焊接工艺参数，重新进行评定，直至合格为止。

四、焊接工艺评定的应用场景

制造业：压力容器、压力管道、储罐、船舶船体、桥梁、钢结构建筑等。

能源行业：核电站设备、石油天然气管道、风电设备（如塔筒焊接）。

航空航天与国防：飞机机身、发动机部件、火箭壳体等对焊接质量要求极高的领域。

机械制造：重型机械、车辆零部件（如车架焊接）等。

五、焊接工艺评定的注意事项

工艺参数的覆盖范围：评定合格的焊接工艺在实际应用中，参数需在评定允许的范围内波动（如电流、电压的偏差范围），超出范围需重新评定。

母材与焊接材料的匹配：不同材质的母材（如碳钢与不锈钢）、不同规格的焊接材料（如焊条直径）可能需要单独评定。

焊接人员资质：参与评定的焊工需具备相应资质，且实际生产中的焊工需按照评定合格的工艺进行操作。

定期复审：当焊接工艺、材料或设备发生重大变更时，需重新进行评定；某些行业标准还要求定期对工艺评定进行复审（如每隔一定周期）。

六、焊接工艺评定的意义

质量控制的核心：从源头确保焊接接头的性能，降低产品失效风险。

提高生产效率：避免因工艺问题导致的返工和报废，减少成本损失。

促进技术创新：通过评定验证新焊接工艺、新材料的适用性，推动行业技术进步。

通过严格的焊接工艺评定，可确保焊接结构在服役过程中安全可靠，是现代工业生产中不可或缺的质量保证环节。
