Traitement thermique de l'acier inoxydable

Acier inoxydableAprès la formation et le soudage,Le traitement thermique est effectué non seulement pour obtenir les propriétés mécaniques requises, mais aussi pour obtenir sa bonne résistance à la corrosion inhérente et sa résistance appropriée à haute température.doncTraitement thermiqueOuiAcier inoxydablePiècesUne chose extrêmement importante dans la productiondeLiens de processus et de production.

Acier inoxydableMatérielPendant le moulage et le soudage, une grande contrainte sera générée. De plus, la structure de la soudure en acier inoxydable est également très inégale, et la zone de métal fondu de soudure a une structure en métal coulé; La zone de soudure touchée par la chaleur a une structure métallique surchauffée car elle est proche de la zone de fusion, puis elle passe progressivement à la structure que le métal de base lui-même a. L'inégalité de la structure de soudure entraînera un grand stress, ce qui réduira la résistance de la soudure et augmentera la tendance de la corrosion intergranulaire et de la corrosion du stress; La structure épaisse du métal dans la zone métallique en fusion et la zone touchée par la chaleur augmentera également la dureté et la ténacité de la soudure. Pour éliminer l'acier inoxydableMatérielLes contraintes causées par les processus de moulage et de soudage améliorent les propriétés mécaniques des soudures,Pour améliorer la résistance à la corrosion des soudures, le traitement thermique après le soudage est essentiel.

Selon le type d'acier et l'utilisation d'acier inoxydable, la méthode de traitement thermique peut être divisée en traitement thermique et stabilisation de la solution solide.Traitement thermiqueetRecuit, etc.Chemin.

• Traitement thermique de la solution solide

Le traitement thermique de la solution solide estPiècesChauffer1050 ℃ ~ 1150 ℃, après l'isolationRefroidissement rapide, peut faire à nouveau l'articulation soudée dans un état stable, et la corrosion intergranulaire a tendance à êtreSe rétrécir.Généralement, l'acier inoxydable austénitique adopte le traitement thermique de la solution solide, qui peutÉliminer les effets indésirables de la deuxième phase,obtenirPlus d'ingrédients même etcélibataireorganiser,Soulager la contrainte ou adoucir le matériau qui a été traité durci, va mieuxRésistance à la corrosionet ténacité en plastique.

Lors de la formulation de processus de traitement thermique spécifiques,completConsidérez la composition de qualité spécifique et le type de pièce et ajustez la température de chauffage de manière appropriée, temps d'isolation. Lorsque la température de chauffage est basse, le carbure ne peut pas être complètement dissous; Lorsque la température est trop élevée, il y aura des problèmes tels que la croissance des grains et la résistance à la corrosion.Une fois l'isolation terminéeLe refroidissement doit être effectué à un rythme plus rapide pour éviter que le carbure soit reproprié.

• StabiliserTraitement thermique

Afin de prévenir l'oxydation et la déformation causées par un traitement de la solution solide,Stabiliser les éléments Ti,NB Inoxydableacieren généralLe traitement de stabilisation est utilisé à la place du traitement de la solution solide pour éliminer le stress, et la structure uniforme assure une bonne résistance à la corrosion. La température de chauffage de stabilisation est généralement sélectionnée dans 850-930 ℃, ça feraCroisement_vingt-troisC₆Dissoudre complètement pour faire Ti ou NB Avec encoreCCombiné, et Croisement et continuer à rester en austénite.Méthode de refroidissementGénéralement, le refroidissement à l'air est utilisé, le refroidissement par eau ou le refroidissement par fournaise peuvent être utilisés, qui doivent être déterminés en fonction des conditions spécifiques des pièces.,Le taux de refroidissement n'a pas d'impact significatif sur l'effet de stabilisation.

• recuit

Le but du traitement thermique de l'acier inoxydable en ferrite est uniquement pourÉliminez la deuxième phase générée pendant le traitement,Rendre la structure de soudure uniformément,Améliorer sa plasticité et sa corrosion. La méthode de traitement thermique de l'acier inoxydable en ferrite estrecuittraiter avec. L'acier inoxydable en ferrite est principalement utilisé dans des environnements résistants à la corrosion, et il a également tendance à la corrosion intergranulaire, mais elle est différente de la situation de l'acier austénitique. Ferrite en acier inoxydable à haute température(CR17 Environ 1100 ℃ ~ 1200 ℃;CR25  Environ 1000 ℃ ~ 1200 ℃)Lorsque la température est refroidie, la corrosion intergranulaire a tendance à se produire, mais dans le 650 ℃ ~ 850 ℃Après chauffage et refroidissement, la tendance de la corrosion intergranulaire est éliminée. En effet,De plus, le taux de diffusion du carbone en ferrite est également relativement important. Pendant le processus d'extinction à haute température, les carbures de chrome ont été formés et une couche appauvrie en chrome sur la limite du grain apparaît. à travers 650 ℃ ~ 850 ℃ Chauffage, et Croisement La diffusion est uniforme, ce qui fait disparaître la couche appauvrie en chrome. Par conséquent, l'acier inoxydable en ferrite est soudé 650 ℃ ~ 850 ℃ Le traitement thermique est très nécessaire. Pour en acier inoxydable en ferrite ultrapure (y compris C≤0,01%, contrôle strictement Si,MN,S,P), la température de chauffage de recuit peut être un peu augmentée.

• Éteinte

Le but de la trempe est de transformer l'austénite surfondée en martensite ou bainite pour obtenir une structure de martensite ou de bainite, puis de tempérer à différentes températures pour améliorer considérablement la résistance, la dureté, la résistance à l'usure, la résistance à la fatigue et la ténacité de l'acier, répondant ainsi aux différentes exigences d'utilisation de diverses parties et outils mécaniques. Généralement, l'acier inoxydable est chauffé au-dessus de la température du changement de phase.1000 ~ 1100 ° C, le temps d'isolation est calculé en fonction de l'épaisseur ou du diamètre du matériau.L'isolation se termineEnsuite, il est rapidement refroidi dans l'agent d'extinction.

• Se retourner

 La température est généralement suivie d'une extinction, dans le but d'éliminer le stress résiduel généré lors de l'extinction de la pièce et de prévenir la déformation et la fissuration; ajuster la dureté, la force, la plasticité et la ténacité de la pièce pour répondre aux exigences de performance; Stabilisation de la structure et de la taille, assurant la précision, etc.. en généralFaire chauffer l'acier inoxydable sous la température du changement de phase.selonL'épaisseur ou le diamètre du matériau est isolédoitTemps, alorsRefroidissement lent ou rapide. Selon la plage de températures de température, la trempe peut être divisée en température à basse température, trempe à température moyenne et température à haute température. Extinction de la pièce+Le processus de traitement thermique composite de la température à haute température est appelé tempérament. Le conditionnement n'est pas seulement effectué pour le traitement thermique final, mais aussi pour le traitement pré-chauffé de certaines parties de précision ou des pièces durcies à induction.

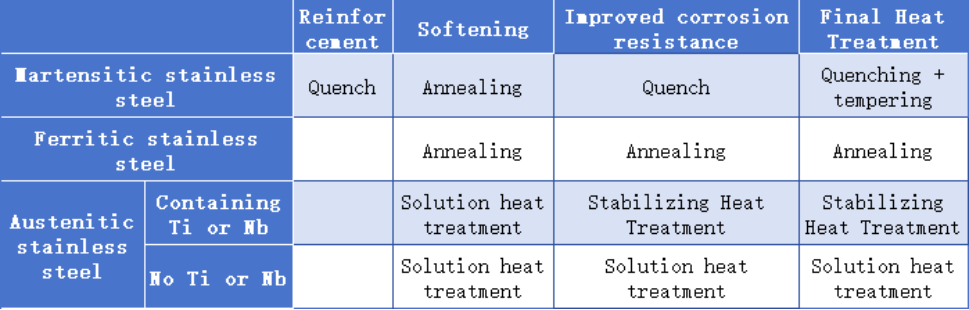

Divers types de méthodes de traitement thermique en acier inoxydable
