Термообработка нержавеющей стали

Нержавеющая стальПосле формирования и сварки,Тепловая обработка выполняется не только для получения необходимых механических свойств, но и для получения присущей, хорошей коррозионной устойчивости и подходящей высокой прочности температуры.такТермическая обработкадаНержавеющая стальЗаготовкиЧрезвычайно важная вещь в производствеизПроцесс и производственные ссылки.

Нержавеющая стальМатериалВо время литья и сварки будет создано большое напряжение. Более того, структура сварного шва из нержавеющей стали также очень неровной, а область расплавленного металла сварного шва имеет ливую металлическую конструкцию; Затраченная на сварной тепло зону имеет перегретую металлическую структуру, потому что она близка к зоне плавления, а затем постепенно переходит к структуре, которую имеет сам металлический металл. Неравномерность структуры сварки вызовет большое напряжение, что уменьшит прочность сварного шва и увеличит тенденцию межгранулярной коррозии и коррозии напряжения; Толстая структура металла в области расплавленного металла и затронутой тепловой зоны также увеличит твердость и прочность сварного шва. Устранить нержавеющую стальМатериалНапряжения, вызванные процессами формования и сварки, улучшают механические свойства сварных швовВЧтобы улучшить коррозионную устойчивость сварных швов, существенная обработка после сварки имеет важное значение.

В соответствии с типом стали и использованием нержавеющей стали метод термообработки можно разделить на твердый раствор и стабилизацию.Термическая обработкаиОтжиг и т. Д.Способ.

• Твердое лечение твердого раствора

Твердое раствор термообработкаЗаготовкиНагревать до 1050 ℃ ~ 1150 ℃, после изоляцииБыстрое охлаждение, может снова сделать сварное соединение в стабильном состоянии, и межцентральная коррозия имеет тенденцию бытьСтать меньшеПолемКак правило, аустенитная нержавеющая сталь принимает термообработку с твердым раствором, которая можетУстранить побочные эффекты второго этапа,получатьБольше ровных ингредиентов иодинокийорганизоватьВСнять стресс или смягчить материал, который был обработан закаленным, поправитьсяКоррозионная стойкостьи пластическая прочностьПолем

При формулировании определенных процессов термической обработки,полныйРассмотрим конкретный состав и тип заготовки и соответствующим образом отрегулируйте температуру нагрева, время изоляцииПолем Когда температура нагрева низкая, карбид не может быть полностью растворен; Когда температура слишком высока, будут такие проблемы, как рост зерна и коррозионная стойкость.После окончания изоляцииОхлаждение следует делать с более высокой скоростью, чтобы предотвратить повторное осаждение карбида.

• СтабилизироватьТермическая обработка

Чтобы предотвратить окисление и деформацию, вызванную твердым раствором, обработка раствора,Стабилизировать элементыТипВНбНержавеющая ставкастальв целомСтабилизирующая обработка используется вместо твердого раствора для устранения стресса, а равномерная структура обеспечивает хорошую коррозионную устойчивость. Температура нагрева стабилизации обычно выбирается в 850-930 ℃, это сделаетГерметичный_{двадцать три}В₆Полностью растворить, чтобы сделатьТипилиНбС этим сноваВВместе иГерметичныйи продолжать оставаться в аустените.Метод охлажденияКак правило, используется воздушное охлаждение, можно использовать водяное охлаждение или охлаждение печи, которое следует определить на основе конкретных условий деталей.ВСкорость охлаждения не оказывает существенного влияния на эффект стабилизации.

• отжиг

Целью термообработки ферритовой нержавеющей стали является только дляУстранить второй этап, созданный во время обработки,Сделайте сварную конструкцию равномерно утонченнойВУлучшить его пластичность и коррозию. Метод термообработки ферритовой нержавеющей стали - этоотжигиметь дело с. Ферритовая нержавеющая сталь в основном используется в коррозионных средах, и она также имеет тенденцию к межгранулярной коррозии, но отличается от ситуации аустенитной стали. Ферритовая нержавеющая сталь при высокой температуре(CR17 Примерно 1100 ℃ ~ 1200 ℃;CR25 Примерно 1000 ℃ ~ 1200 ℃)Когда температура охлаждается, межранальная коррозия имеет тенденцию происходить, но в650 ℃ ~ 850 ℃После нагрева и охлаждения тенденция межранальной коррозии устраняется. Это связано с тем, что растворимость углерода в феррите намного меньше, чем у аустенита, и его легко осадитьВКроме того, скорость диффузии углерода в феррите также относительно большая. Во время высокотемпературного процесса гашения сформировались карбиды хромов, а на границе зерна появляется слой, истощенный хромий на границе зерна. через 650 ℃ ~ 850 ℃Отопление, иГерметичныйДиффузия равномерная, что приводит к исчезновению слоя истощения хрома. Следовательно, ферритовая нержавеющая сталь сварка650 ℃ ~ 850 ℃Тепловая обработка очень необходима. Для ультрачистики ферритовой нержавеющей стали (включаяC≤0,01%, строго контролироватьСияниеВМнженВСВП), температура отопления отжига может быть немного увеличена.

• Гашение

Целью гашения состоит в том, чтобы преобразовать аустенит из переохлаждений в мартенсит или байнит для получения мартенситной или байнитной структуры, а затем помириться при различных температурах, чтобы значительно улучшить прочность, твердость, стойкость к износу, усталость и прочность стали, тем самым отвечающие различным требованиям использования различных механических деталей и инструментов. Как правило, нержавеющая сталь нагревается выше температуры изменения фазы.1000 ~ 1100 ° C.время изоляции рассчитывается на основе толщины или диаметра материала.Изоляция заканчиваетсяЗатем он быстро охлаждается в гарнирующем агенте.

• БАКСА

 За отказом от запуска обычно следует гашение с целью устранения остаточного напряжения, создаваемого во время гашения заготовки и предотвращения деформации и растрескивания; Регулирование твердости, прочности, пластичности и жесткости заготовки в соответствии с требованиями производительности; стабилизация структуры и размера, обеспечение точности и т. Д.Полем в целомНагрейте нержавеющая сталь ниже температуры изменения фазы.в соответствии сТолщина или диаметр материала изолированадолженВремя, тогдаМедленное или быстрое охлаждениеПолем В соответствии с диапазоном температуры отпуска, отпуск можно разделить на низкотемпературное отпуск, среднее температурное отпуск и высокотемпературное отпуск. Заготовка по заказу+Композитный процесс термообработки высокотемпературного отпуска называется отпуска. Кондиционирование выполняется не только для окончательной термообработки, но и для предварительной обработки некоторых точных частей или затвердевших деталей индукции.

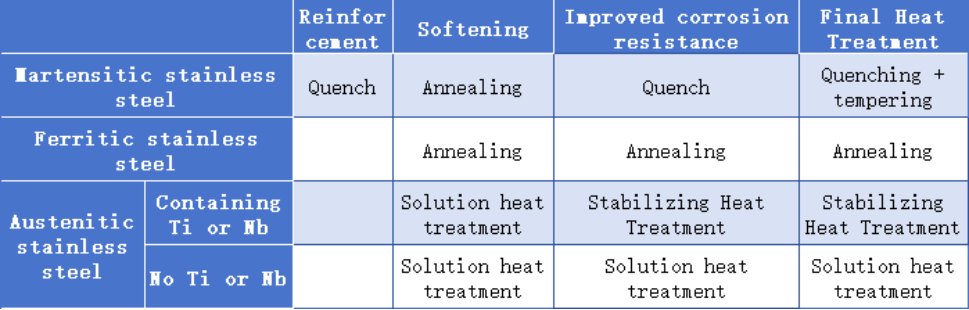

Различные типы методов термообработки нержавеющей стали
