Tratamiento térmico de acero inoxidable

Acero inoxidableDespués de formar y soldar,El tratamiento térmico se realiza no solo para obtener las propiedades mecánicas requeridas, sino también para obtener su resistencia a la corrosión inherente y una buena resistencia a alta temperatura adecuada.entoncesTratamiento térmicoSíAcero inoxidablePiezas de trabajoUna cosa extremadamente importante en la produccióndeEnlaces de proceso y producción.

Acero inoxidableMaterialDurante el moldeo y la soldadura, se generará un gran estrés. Además, la estructura de la soldadura de acero inoxidable también es muy desigual, y el área de metal fundido de soldadura tiene una estructura de metal fundido; La zona afectada por el calor de la soldadura tiene una estructura de metal sobrecalentada porque está cerca de la zona de fusión, y luego se transforma gradualmente a la estructura que tiene el metal base en sí. La desigualidad de la estructura de soldadura causará una gran tensión, lo que reducirá la resistencia de la soldadura y aumentará la tendencia de la corrosión intergranular y la corrosión del estrés; La estructura gruesa del metal en el área de metal fundido y la zona afectada por el calor también aumentarán la dureza y la tenacidad de la soldadura. Para eliminar el acero inoxidableMaterialLas tensiones causadas por los procesos de moldeo y soldadura mejoran las propiedades mecánicas de las soldaduras,Para mejorar la resistencia a la corrosión de las soldaduras, el tratamiento térmico después de la soldadura es esencial.

Según el tipo de acero y el uso de acero inoxidable, el método de tratamiento térmico se puede dividir en el tratamiento térmico y la estabilización de la solución sólida.Tratamiento térmicoyRecocido, etc.Forma.

• Tratamiento térmico de solución sólida

El tratamiento térmico de solución sólida esPiezas de trabajoCalentarse1050 ℃ ~ 1150 ℃, después del aislamientoEnfriamiento rápido, puede hacer la articulación soldada en un estado estable nuevamente, y la corrosión intergranular tiende a serSer más pequeño.En general, el acero inoxidable austenítico adopta un tratamiento térmico de solución sólida, que puedeEliminar los efectos adversos de la segunda fase,conseguirMás ingredientes ysolteroorganizar,Aliviar el estrés o suavizar el material que se ha procesado endurecido, mejorarResistencia a la corrosióny dureza plástica.

Al formular procesos específicos de tratamiento térmico,llenoConsidere la composición de grado específica y el tipo de pieza de trabajo, y ajuste la temperatura de calentamiento adecuadamente, tiempo de aislamiento. Cuando la temperatura de calentamiento es baja, el carburo no se puede disolver completamente; Cuando la temperatura sea demasiado alta, habrá problemas como el crecimiento de grano y la resistencia a la corrosión.Después de que el aislamiento haya terminadoEl enfriamiento debe hacerse a un ritmo más rápido para evitar que se vuelva a precipitar el carburo.

• EstabilizarTratamiento térmico

Para prevenir la oxidación y la deformación causada por el tratamiento de solución sólida,Estabilizar elementos Ti,Nótese bien InoxidableacerogeneralmenteEl tratamiento de estabilización se usa en lugar del tratamiento de solución sólida para eliminar el estrés, y la estructura uniforme asegura una buena resistencia a la corrosión. La temperatura de calentamiento de estabilización generalmente se selecciona en 850-930 ℃, esto haráCR_veintitrésdo₆Disolver completamente para hacer Ti oNótese bien Con eso de nuevo do Combinado y CR y continuar permaneciendo en austenita.Método de enfriamientoEn general, se utiliza el enfriamiento por aire, se puede usar el enfriamiento de agua o el enfriamiento del horno, lo que debe determinarse en función de las condiciones específicas de las piezas.,La tasa de enfriamiento no tiene un impacto significativo en el efecto de estabilización.

• recocido

El propósito del tratamiento térmico del acero inoxidable de ferrita es solo paraEliminar la segunda fase generada durante el procesamiento,Hacer que la estructura de soldadura sea refinada uniformemente,Mejorar su plasticidad y corrosión. El método de tratamiento térmico del acero inoxidable de ferrita esrecocidotratar con. El acero inoxidable de ferrita se usa principalmente en ambientes resistentes a la corrosión, y también tiende a la corrosión intergranular, pero es diferente de la situación del acero austenítico. Acero inoxidable de ferrita desde alta temperatura(CR17 Aproximadamente 1100 ℃ ~ 1200 ℃;CR25 Aproximadamente 1000 ℃ ~ 1200 ℃)Cuando la temperatura se enfría, la corrosión intergranular tiende a ocurrir, pero en el 650 ℃ ~ 850 ℃ Después de calentar y enfriar, se elimina la tendencia de la corrosión intergranular. Esto se debe a que la solubilidad del carbono en la ferrita es mucho más pequeña que la de austenita y es fácil de precipitar,Además, la velocidad de difusión de carbono en ferrita también es relativamente grande. Durante el proceso de enfriamiento de alta temperatura, se han formado carburos de cromo y aparece una capa agotada por el cromo en el límite de grano. a través de 650 ℃ ~ 850 ℃ Calefacción y CR La difusión es uniforme, lo que hace que la capa agotada por el cromo desaparezca. Por lo tanto, el acero inoxidable de ferrita está soldado 650 ℃ ~ 850 ℃ El tratamiento térmico es muy necesario. Para ultrapure de acero inoxidable de ferrita (incluido C≤0.01%, estrictamente control Si,Minnesota,S,PAG), la temperatura de calentamiento de recocido se puede aumentar un poco.

• Temple

El propósito del enfriamiento es transformar la austenita sobreenfriada en martensita o bainita para obtener la estructura de martensita o bainita, y luego templar a diferentes temperaturas para mejorar en gran medida la resistencia, la dureza, la resistencia al desgaste, la resistencia a la fatiga y la dureza del acero, cumpliendo así con los diferentes requisitos de uso de varias partes mecánicas y herramientas. En general, el acero inoxidable se calienta por encima de la temperatura de cambio de fase.1000 ~ 1100 ° C, el tiempo de aislamiento se calcula en función del grosor o diámetro del material.El aislamiento terminaLuego se enfría rápidamente en el agente de enfriamiento.

• Petardeo

 El templado generalmente es seguido de enfriamiento, con el propósito de eliminar el estrés residual generado durante el enfriamiento de la pieza de trabajo y prevenir la deformación y las agrietaciones; ajustar la dureza, la fuerza, la plasticidad y la dureza de la pieza de trabajo para cumplir con los requisitos de rendimiento; estabilización de la estructura y tamaño, asegurando la precisión, etc.. generalmente Calienta el acero inoxidable por debajo de la temperatura de cambio de fase.de acuerdo aEl grosor o el diámetro del material está aisladodebe Ti empo, entoncesEnfriamiento lento o rápido. De acuerdo con el rango de temperatura de templado, el templado se puede dividir en templado de baja temperatura, templado de temperatura media y templado de alta temperatura. Enfriamiento de la pieza de trabajo+ +El proceso de tratamiento térmico compuesto de temperatura a alta temperatura se llama templado. El acondicionamiento no solo se realiza para el tratamiento térmico final, sino también para el tratamiento con precalentamiento de algunas piezas de precisión o piezas endurecidas por inducción.

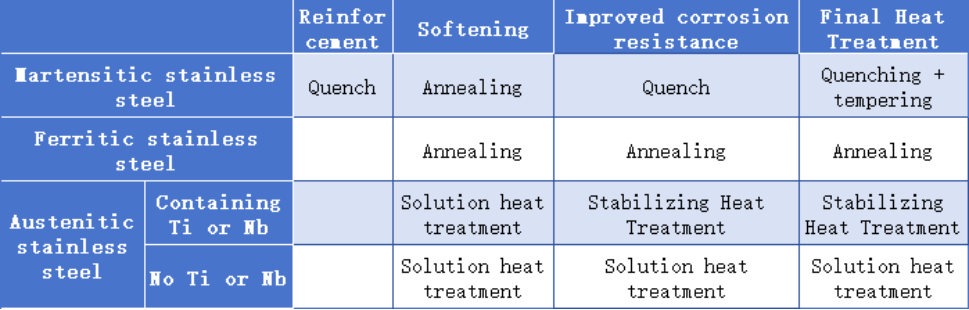

Varios tipos de métodos de tratamiento térmico de acero inoxidable
