Comprendre le diagramme de phase des alliages de carbone de fer

Dans le vaste domaine de la science des matériaux, les alliages de carbone de fer occupent sans aucun doute une position importante. Des produits sidérurgiques dans la vie quotidienne aux composants de précision dans les domaines technologiques haut de gamme, les alliages de carbone en fer sont partout. Le diagramme de structure métallographique en fer-carbone, en tant que clé pour révéler les secrets de la microstructure interne de ces alliages, a une valeur incommensurable pour comprendre les propriétés de l'alliage et optimiser la composition et le processus de l'alliage. Cet article fournira une interprétation détaillée d'un diagramme typique de structure métallographique de fer-carbone, afin de dévoiler le mystère de ce monde microscopique pour les lecteurs.

• Aperçu du diagramme de structure métallographique fer-carbone

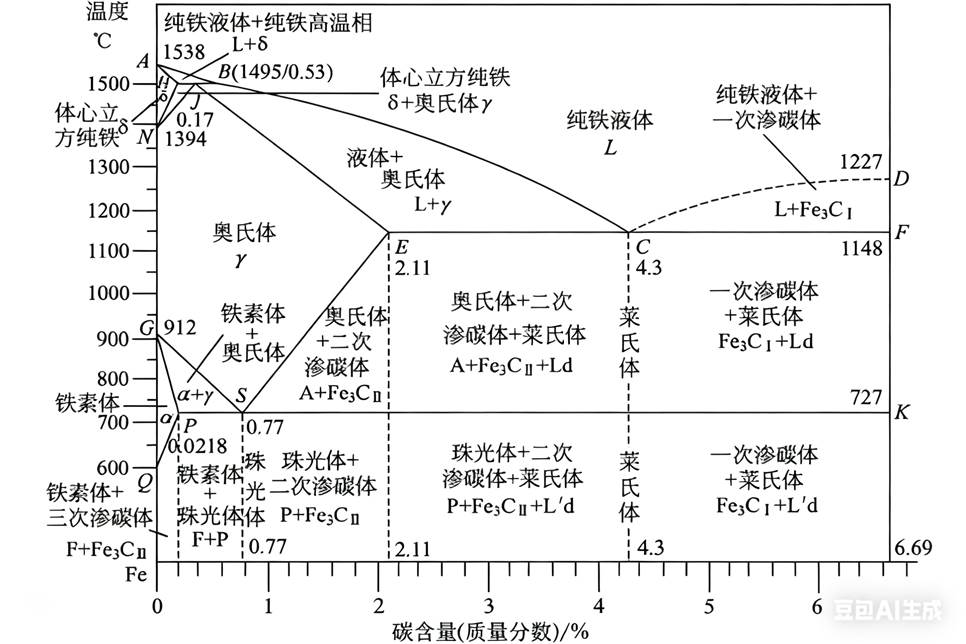

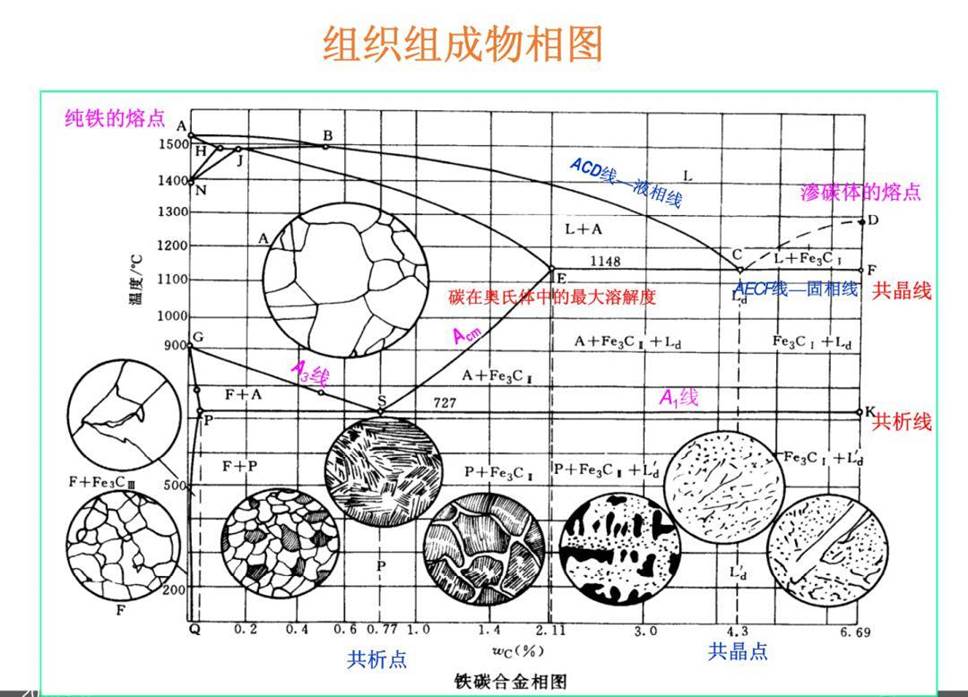

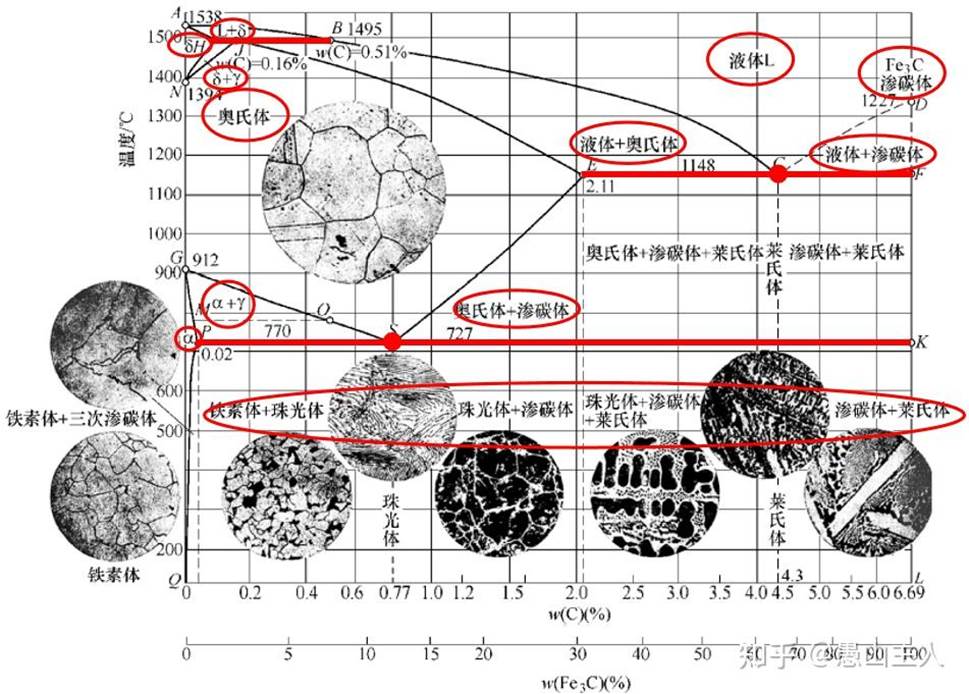

Le diagramme de structure métallographique de fer-carbone, comme son nom l'indique, est un graphique décrivant la structure interne et le processus de transition de phase de l'alliage de carbone de fer sous différentes températures et le contenu du carbone. Ce graphique combine généralement des diagrammes de phase et des photos métallographiques, et à travers des images intuitives et des données précises, il montre la formation, l'évolution et la relation entre chaque état de phase pendant le processus de refroidissement de l'état liquide à la température ambiante.

• Interprétation détaillée du diagramme de structure métallographique fer-carbone
  • L'état initial des alliages de fer pur et de carbone de fer

Sur le côté gauche du diagramme de structure métallographique de fer-carbone, nous voyons généralement la ligne de point de fusion du fer pur, c'est-à-dire le point de fusion du fer à la pression atmosphérique standard est de 1538 ° C. Lorsque le fer pur est chauffé à cette température, il passera du solide au liquide pour former du liquide de fer pur. Cependant, dans les applications pratiques, nous sommes plus exposés aux alliages de carbone de fer, c'est-à-dire des mélanges de fer et de carbone. Le point de fusion de ces alliages diminue progressivement avec l'augmentation de la teneur en carbone, mais reste généralement dans une plage de température plus élevée.

• • Formation et évolution des phases à haute température

Au fur et à mesure que la température baisse, le métal liquide dans l'alliage de carbone de fer commence à subir un changement de phase. Dans les zones à haute température proche du point de fusion, la phase Δ (également connue sous le nom de ferrite à haute température) se formera d'abord dans l'alliage. Cet état de phase est plus courant dans le fer pur, mais dans les alliages contenant une certaine quantité de carbone, sa stabilité sera affectée par les atomes de carbone. À mesure que la température diminue, la phase delta se transforme progressivement en une austénite cubique centrée sur le visage (phase Y). L'austénitique est la phase stable de l'alliage de carbone de fer à des températures élevées, avec une bonne plasticité et une bonne ténacité, et est la base de nombreux processus de traitement thermique.

• • L'émergence et l'impact de la cémentite

Dans les alliages de ferrocarbone, la présence d'éléments de carbone a un impact décisif sur la structure et les performances de l'alliage. Lorsque la teneur en carbone dans l'alliage dépasse une certaine limite, la cémentite (FE3C) se formera à l'intérieur de l'alliage. La cémentite est une phase composée dure et cassante avec beaucoup de dureté et une résistance à l'usure que la ferrite et l'austénite. Cependant, la formation de cémentite peut également réduire la plasticité et la ténacité de l'alliage. Par conséquent, lors de la conception des alliages et du traitement thermique, il est nécessaire de contrôler strictement la teneur en carbone et les conditions de formation de cémentite.

• • Formation et caractéristiques de la perle

Dans les alliages de carbone de fer, lorsque la teneur en carbone est modérée et après un traitement thermique approprié, une forme de structure spéciale - des perles se formeront. La perlite est une structure en forme de feuille en couches formée en alignant alternativement la ferrite et la cémentite. Cette structure a non seulement une bonne combinaison de force et de dureté, mais a également un certain degré de plasticité et de ténacité. La formation de perlite est un phénomène important dans le processus de traitement thermique des alliages de carbone de fer et est d'une grande importance pour améliorer les performances globales de l'alliage.

• • Transformation de phase et évolution organisationnelle pendant le refroidissement

Alors que la température continue de diminuer, l'austénite dans l'alliage du ferrocarbone subira progressivement un changement de phase. Dans différents taux de refroidissement et conditions de teneur en carbone, l'austénite peut être convertie en diverses formes structurelles telles que la ferrite, la perlite, la bainite ou la martensite. Ces processus de transition de phase affectent non seulement les propriétés mécaniques de l'alliage, mais affectent également directement la technologie de traitement et les performances d'utilisation de l'alliage. Par exemple, la structure de martensite formée dans des conditions de refroidissement rapide a une dureté et une force plus élevées, mais une mauvaise plasticité et une ténacité; Alors que la structure des perles formée dans des conditions de refroidissement lentement a de meilleures performances complètes.

• • Caractéristiques des tissus sous différents contenus en carbone

La structure des alliages de ferrocarbone varie considérablement avec le changement de teneur en carbone. Dans les alliages à faible teneur en carbone, la ferrite et la perlite sont principalement principalement; Dans les alliages moyens en carbone, la teneur en perlite augmente et une petite quantité de bainite peut apparaître; Dans les alliages à haute teneur en carbone, la teneur en cémentite augmente considérablement et une structure de cémentite en forme de maille, de feuille ou d'aiguille peut être formée. Ces différentes structures ont des effets différents sur les propriétés de l'alliage.

• Application du diagramme de structure métallographique fer-carbone

Le diagramme de structure métallographique fer-carbone n'est pas seulement un outil important pour comprendre la microstructure interne des alliages de ferrocarbone, mais également une base importante pour guider la conception des alliages, l'optimisation des paramètres de processus et l'amélioration des performances des alliages. Grâce à l'interprétation et à l'analyse détaillées du diagramme de structure métallographique, nous pouvons profondément comprendre le processus de transformation de phase et les lois sur l'évolution de la structure des alliages dans différentes conditions, fournissant une base scientifique pour l'ajustement de la composition des alliages, l'optimisation du processus de traitement thermique et l'amélioration des performances.

En termes de conception en alliage, les diagrammes de structure métallographique peuvent nous aider à prédire la morphologie de la structure et les caractéristiques de performance des différents alliages de composants, sélectionnant ainsi la composition en alliage appropriée pour répondre aux exigences d'utilisation spécifiques. En termes d'optimisation des processus, les diagrammes de structure métallographique peuvent nous guider pour formuler des paramètres de processus de traitement thermique raisonnables (tels que la température de chauffage, le temps d'isolation et la vitesse de refroidissement, etc.) pour obtenir une structure et des performances idéales. En termes d'amélioration des performances, les diagrammes de structure métallographique peuvent également nous aider à analyser les causes de performances en alliage insuffisantes et à prendre des mesures correspondantes pour s'améliorer.

• en conclusion

Le diagramme de structure métallographique fer-carbone est un outil important pour révéler le mystère de la microstructure interne des alliages de ferrocarbone. Grâce à l'interprétation et à l'analyse détaillées des diagrammes de structure métallographique, nous pouvons profondément comprendre le processus de transformation de phase, les lois sur l'évolution de la structure et les caractéristiques de performance des alliages, fournissant une base scientifique pour la conception, l'optimisation des processus et l'amélioration des performances des alliages. Dans la recherche future en sciences des matériaux, avec le développement continu des technologies de caractérisation avancées et des méthodes de simulation de calcul, nous pensons que l'application de diagrammes de structure métallographique en carbone fer sera plus étendue et en profondeur, injectant une nouvelle vitalité dans le développement de la science des matériaux.
