Comprender el diagrama de fase de las aleaciones de hierro-carbono

En el vasto campo de la ciencia de los materiales, las aleaciones de hierro-carbono sin duda ocupan una posición importante. Desde productos de acero en la vida diaria hasta componentes de precisión en campos de tecnología de alta gama, las aleaciones de hierro-carbono están en todas partes. El diagrama de estructura metalográfica de hierro carbono, como la clave para revelar los secretos de la microestructura interna de estas aleaciones, tiene un valor inconmensurable para comprender las propiedades de la aleación y optimizar la composición y el proceso de la aleación. Este artículo proporcionará una interpretación detallada de un típico diagrama de estructura metalográfica de hierro carbono, para revelar el misterio de este mundo microscópico para los lectores.

• Descripción general del diagrama de estructura metalográfica de carbono de hierro

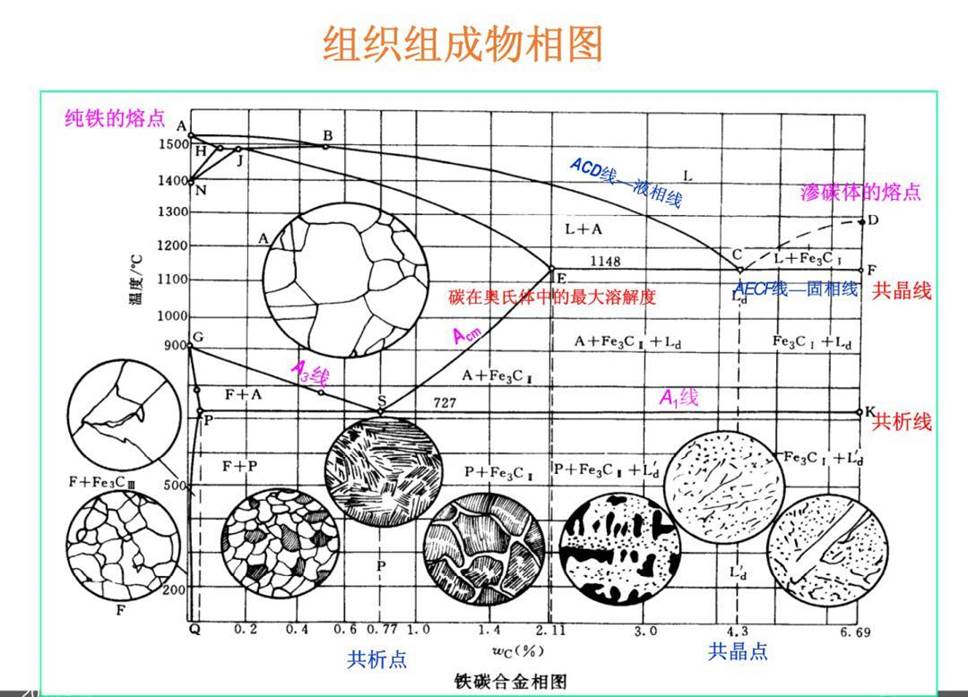

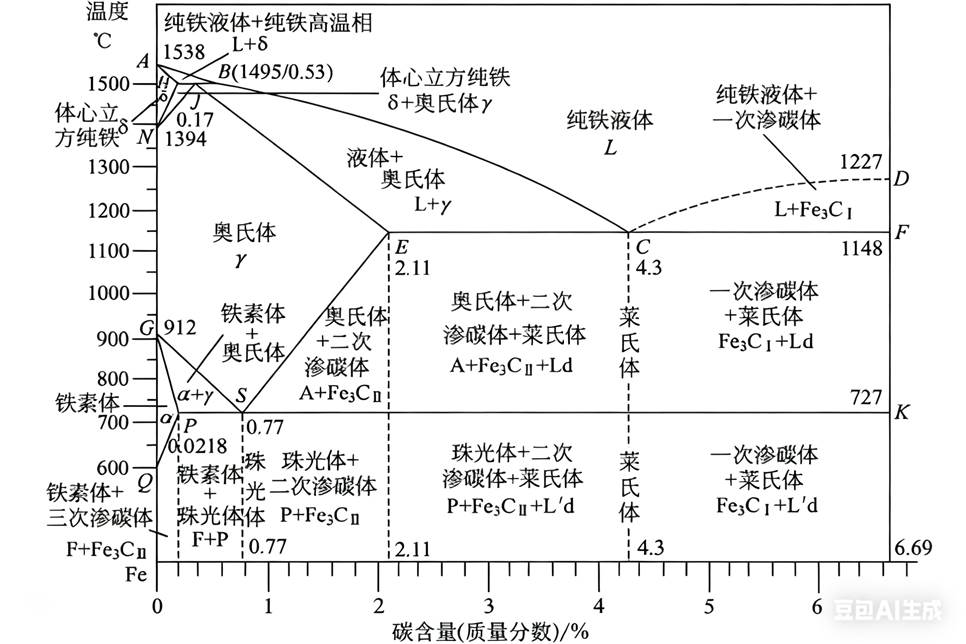

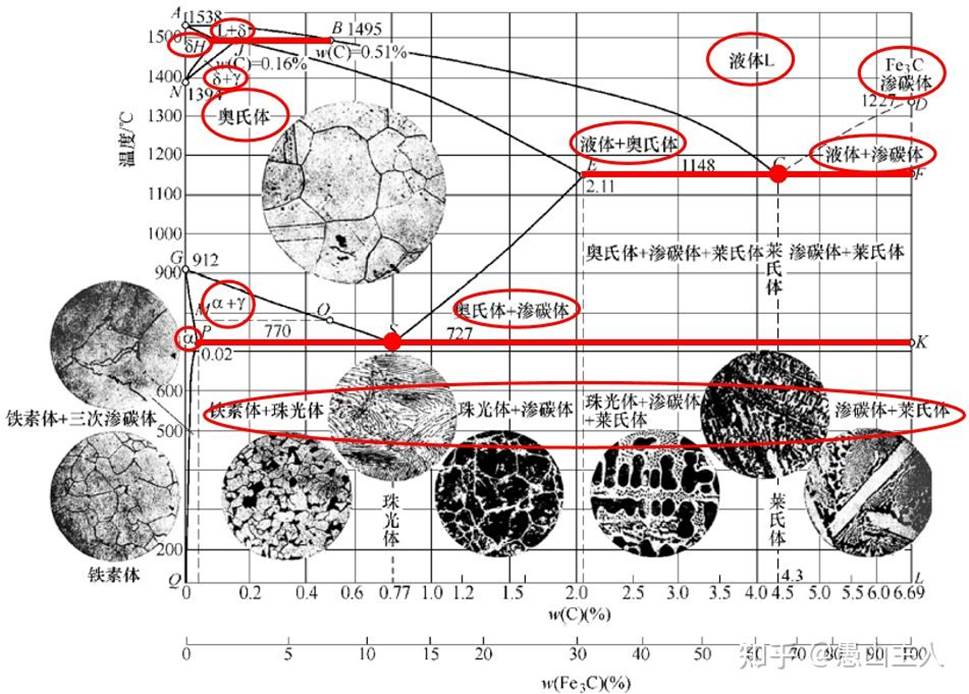

El diagrama de la estructura metalográfica de hierro-carbono, como su nombre indica, es un gráfico que describe la estructura interna y el proceso de transición de fase de la aleación de carbono de hierro bajo diferentes temperaturas y contenidos de carbono. Este gráfico generalmente combina diagramas de fase y fotos metalográficas, y a través de imágenes intuitivas y datos precisos, muestra la formación, evolución y relación entre cada estado de fase durante el proceso de enfriamiento del estado líquido a la temperatura ambiente.

• Interpretación detallada del diagrama de estructura metalográfica de hierro-carbono
  • El estado inicial de las aleaciones de hierro puro y hierro-carbono

En el lado izquierdo del diagrama de estructura metalográfica de carbono de hierro, generalmente vemos la línea del punto de fusión de hierro puro, es decir, el punto de fusión de hierro a presión atmosférica estándar es de 1538 ° C. Cuando el hierro puro se calienta a esta temperatura, cambiará de sólido a líquido para formar líquido de hierro puro. Sin embargo, en aplicaciones prácticas, estamos más expuestos a aleaciones de hierro-carbono, es decir, mezclas de hierro y carbono. El punto de fusión de estas aleaciones disminuye gradualmente con el aumento del contenido de carbono, pero generalmente permanece dentro de un rango de temperatura más alto.

• • Formación y evolución de fases de alta temperatura

A medida que cae la temperatura, el metal líquido en la aleación de hierro carbono comienza a sufrir un cambio de fase. En áreas de alta temperatura cercanas al punto de fusión, la fase δ (también conocida como ferrita de alta temperatura) se formará primero en la aleación. Este estado de fase es más común en hierro puro, pero en aleaciones que contienen una cierta cantidad de carbono, su estabilidad se verá afectada por los átomos de carbono. A medida que la temperatura disminuye aún más, la fase delta se transformará gradualmente en una austenita cúbica centrada en la cara (fase y). Austenitic es la fase estable de la aleación de carbono de hierro a altas temperaturas, con buena plasticidad y dureza, y es la base de muchos procesos de tratamiento térmico.

• • El surgimiento y el impacto del cemento

En las aleaciones de ferrocarburos, la presencia de elementos de carbono tiene un impacto decisivo en la estructura y el rendimiento de la aleación. Cuando el contenido de carbono en la aleación excede un cierto límite, la cementita (FE3C) se formará dentro de la aleación. Cementite es una fase compuesta dura y frágil con mucha dureza y resistencia al desgaste que la ferrita y la austenita. Sin embargo, la formación de cemento también puede reducir la plasticidad y la dureza de la aleación. Por lo tanto, durante el diseño de aleación y el tratamiento térmico, es necesario controlar estrictamente el contenido de carbono y las condiciones de formación de cementitas.

• • Formación y características de Pearl

En las aleaciones de carbono de hierro, cuando el contenido de carbono es moderado y después del tratamiento térmico adecuado, se formará una forma de estructura especial: se formará perlita. La perlita es una estructura en forma de lámina en capas formada por alineando alternativamente ferrita y cementita. Esta estructura no solo tiene una buena combinación de fuerza y ​​dureza, sino que también tiene un cierto grado de plasticidad y dureza. La formación de perlita es un fenómeno importante en el proceso de tratamiento térmico de las aleaciones de hierro-carbono y es de gran importancia para mejorar el rendimiento general de la aleación.

• • Transformación de fase y evolución organizacional durante el enfriamiento

A medida que la temperatura continúa disminuyendo, la austenita en la aleación de ferrocarburos sufrirá un cambio de fase gradualmente. Bajo diferentes tasas de enfriamiento y condiciones de contenido de carbono, la austenita se puede convertir en varias formas estructurales como ferrita, perlita, bainita o martensita. Estos procesos de transición de fase no solo afectan las propiedades mecánicas de la aleación, sino que también afectan directamente la tecnología de procesamiento y el rendimiento de uso de la aleación. Por ejemplo, la estructura de martensita formada en condiciones de enfriamiento rápido tiene una mayor dureza y resistencia, pero poca plasticidad y dureza; Mientras que la estructura de perlita formada en condiciones de enfriamiento lenta tiene un mejor rendimiento integral.

• • Características del tejido bajo diferentes contenidos de carbono

La estructura de las aleaciones de ferrocarburos varía significativamente con el cambio del contenido de carbono. En las aleaciones de bajo carbono, la ferrita y la perlita son principalmente principalmente; En las aleaciones de carbono mediano, el contenido de la perlita aumenta y puede aparecer una pequeña cantidad de bainita; En las aleaciones de alto carbono, el contenido de cementita aumenta significativamente, y se puede formar una estructura de cementita en forma de malla, hoja o aguja. Estas diferentes estructuras tienen diferentes efectos en las propiedades de la aleación.

• Aplicación del diagrama de estructura metalográfica de hierro-carbono

El diagrama de estructura metalográfica de hierro-carbono no es solo una herramienta importante para comprender la microestructura interna de las aleaciones de ferrocarburos, sino también una base importante para guiar el diseño de aleaciones, optimizar los parámetros del proceso y mejorar el rendimiento de la aleación. A través de la interpretación y el análisis detallados del diagrama de la estructura metalográfica, podemos comprender profundamente el proceso de transformación de fase y las leyes de evolución de la estructura de las aleaciones en diferentes condiciones, proporcionando una base científica para el ajuste de la composición de la aleación, la optimización del proceso de tratamiento térmico y la mejora del rendimiento.

En términos de diseño de aleación, los diagramas de estructura metalográfica pueden ayudarnos a predecir la morfología de la estructura y las características de rendimiento de diferentes aleaciones de componentes, seleccionando así la composición de aleación apropiada para cumplir con los requisitos de uso específicos. En términos de optimización del proceso, los diagramas de estructura metalográfica pueden guiarnos para formular parámetros razonables del proceso de tratamiento térmico (como la temperatura de calentamiento, el tiempo de aislamiento y la velocidad de enfriamiento, etc.) para obtener una estructura y rendimiento ideales. En términos de mejora del rendimiento, los diagramas de estructura metalográfica también pueden ayudarnos a analizar las causas del rendimiento de la aleación insuficiente y tomar las medidas correspondientes para mejorar.

• en conclusión

El diagrama de estructura metalográfica de hierro carbono es una herramienta importante para revelar el misterio de la microestructura interna de las aleaciones de ferrocarburos. A través de la interpretación detallada y el análisis de los diagramas de estructura metalográfica, podemos comprender profundamente el proceso de transformación de fase, las leyes de evolución de la estructura y las características de rendimiento de las aleaciones, proporcionando una base científica para el diseño, la optimización del proceso y la mejora del rendimiento de las aleaciones. En futuras investigaciones de ciencia de materiales, con el desarrollo continuo de tecnologías de caracterización avanzada y métodos de simulación computacional, creemos que la aplicación de diagramas de estructura metalográfica de hierro carbono será más extensa y profunda, inyectando una nueva vitalidad en el desarrollo de la ciencia de los materiales.
