La aplicación de soldadura híbrida PAW+TIG en la fabricación de tuberías de acero inoxidable

La aplicación de la tecnología de soldadura híbrida de PAW (soldadura por arco de plasma) y TIG (soldadura por gas inerte de tungsteno) en la fabricación de tuberías de acero inoxidable combina las ventajas de los dos métodos de soldadura, mejorando significativamente la eficiencia y la calidad de la soldadura. El siguiente es un análisis detallado de aspectos como características técnicas, escenarios de aplicación, ventajas de procesos y casos de investigación:

I. Características técnicas y ventajas de procesos

1.Combinación de alta eficiencia y alta precisión
 La tecnología PAW logra la soldadura de penetración profunda a través de un arco de plasma de alta densidad de energía, que es adecuada para soldadura de un solo lado con formación de doble cara de tuberías de acero inoxidable de paredes gruesas. La soldadura de TIG, por otro lado, protege la costura de soldadura con gas argón, asegurando una hermosa superficie de formación y entrada de calor controlable. El uso combinado de los dos (soldadura de respaldo de la pata + soldadura por tapa TIG) puede completar la soldadura de placas gruesas sin surcizar, reduciendo el número de procesos y mejorando la eficiencia.

2. Optimización de la calidad y rendimiento de la costura de soldadura

Pequeña zona afectada por el calor: la alta concentración de energía de la pata reduce la entrada de calor, minimizando el riesgo de deformación térmica y corrosión intergranular. El control fino de la soldadura TIG optimiza aún más la microestructura de la costura de soldadura, mejorando sus propiedades mecánicas (como la resistencia a la tracción y la resistencia a la corrosión).
Uniformidad de la costura de soldadura: el proceso de soldadura híbrida puede evitar defectos como la falta de fusión o porosidad que pueden ocurrir en los métodos tradicionales de soldadura única, especialmente adecuadas para industrias con altos requisitos para la opresión (como la energía nuclear y los petroquímicos).

3. Gama de materiales y escenarios de toda la vida aplicable

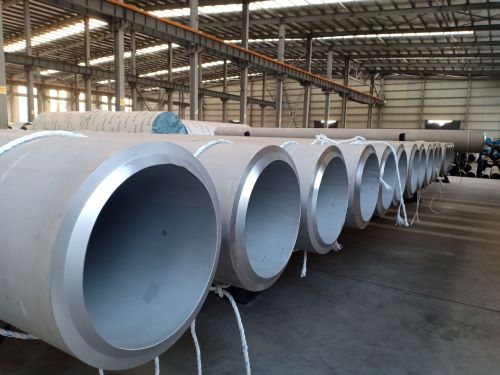

La soldadura híbrida PAW + TIG no solo es adecuada para tuberías de acero inoxidable puro (como el acero inoxidable 304), sino también para la soldadura de tuberías compuestas de acero inoxidable (como acero inoxidable interno + acero de carbono exterior). Por ejemplo, al fabricar tuberías compuestas de paredes gruesas de gran diámetro, esta tecnología puede resolver efectivamente los problemas de dilución y riesgos de corrosión intergranular en la soldadura de metales diferentes.

II. Campos de aplicación típicos

1. Industria física

Se utiliza para la soldadura de tanques de almacenamiento y sistemas de tuberías, que requieren que las costuras de soldadura sean resistentes a la corrosión y altamente selladas. Las ventajas de la zona afectada por el calor pequeño y la resistencia a la corrosión de la soldadura híbrida de PAW+TIG cumplen con los requisitos de operación a largo plazo de los equipos petroquímicos.

2. Fabricación de equipos de energía nuclear

Los requisitos de seguridad para las articulaciones soldadas de tuberías de plantas de energía nuclear son extremadamente altos. La tecnología de soldadura híbrida garantiza la estabilidad de las costuras de soldadura en entornos de alta temperatura y alta presión controlando con precisión la entrada de calor y reduciendo los defectos.

3. Equipo de alimentación y farmacéutica

Los estándares de higiene para tuberías de acero inoxidable requieren superficies de costura de soldadura lisa sin residuos. La combinación de la formación fina de soldadura TIG y la penetración profunda de alta eficiencia de la pata puede cumplir con los requisitos de soldadura de tuberías sin costuras y fáciles de limpiar.

Iii. Casos de investigación y prácticas de la industria

1. Verificación experimental

La prueba de soldadura de una tubería de acero inoxidable 304 de 8 mm de espesor muestra que la soldadura híbrida PAW+TIG puede lograr soldadura de paso único con formación de doble cara. El ancho de la costura de soldadura es solo el 60% del método tradicional, y la zona afectada por el calor se reduce significativamente, con las propiedades mecánicas que se acercan al nivel del metal base.

2. Aplicación de producción industrial

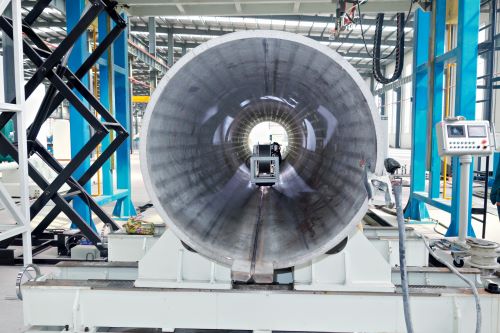

Una determinada empresa se ha dado cuenta de la producción automatizada de tubos compuestos de acero de baja aleación y acero inoxidable de costura recta al adoptar el proceso híbrido GMAW+SAW+TIPTIG (incluida la variante de tecnología TIG). La resistencia a la corrosión y las propiedades mecánicas de las costuras de soldadura cumplen con el estándar API 5LD y se han aplicado con éxito en la industria química.

IV. Tendencias y desafíos de desarrollo

1.Automación e inteligencia

Al combinar la soldadura robótica y la tecnología de monitoreo de parámetros en tiempo real, la soldadura híbrida PAW+TIG puede mejorar aún más la eficiencia y la consistencia de producción, reduciendo la intervención humana.

3. Estandarización técnica

Con el avance de los estándares grupales, como las "regulaciones técnicas para la tecnología de soldadura híbrida de arco láser", los parámetros del proceso y el control de calidad de la soldadura híbrida PAW+TIG estarán más estandarizados en el futuro.

4. Investigación sobre adaptabilidad material

Para las características de soldadura de diferentes aleaciones de acero inoxidable (como el acero dúplex y el acero súper austenítico), es necesario optimizar aún más los parámetros del proceso para cumplir con los requisitos de condiciones de trabajo complejas.

V. Conclusión

La tecnología de soldadura híbrida PAW+TIG, al integrar las ventajas de la penetración profunda de alta energía y la formación fina, demuestra alta eficiencia, alta calidad y amplia aplicabilidad en la fabricación de tuberías de acero inoxidable. Su aplicación exitosa en campos de alta gama, como petroquímicos y energía nuclear, así como la promoción de la producción automatizada, marca la posición clave de esta tecnología en futuras industrias. Sin embargo, la investigación continua todavía se necesita en aspectos como la estandarización y la adaptabilidad del material para romper los cuellos de botella técnicos.
