不锈钢焊管JCO成型工艺

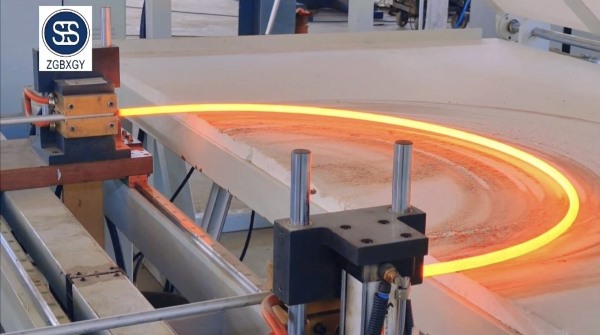

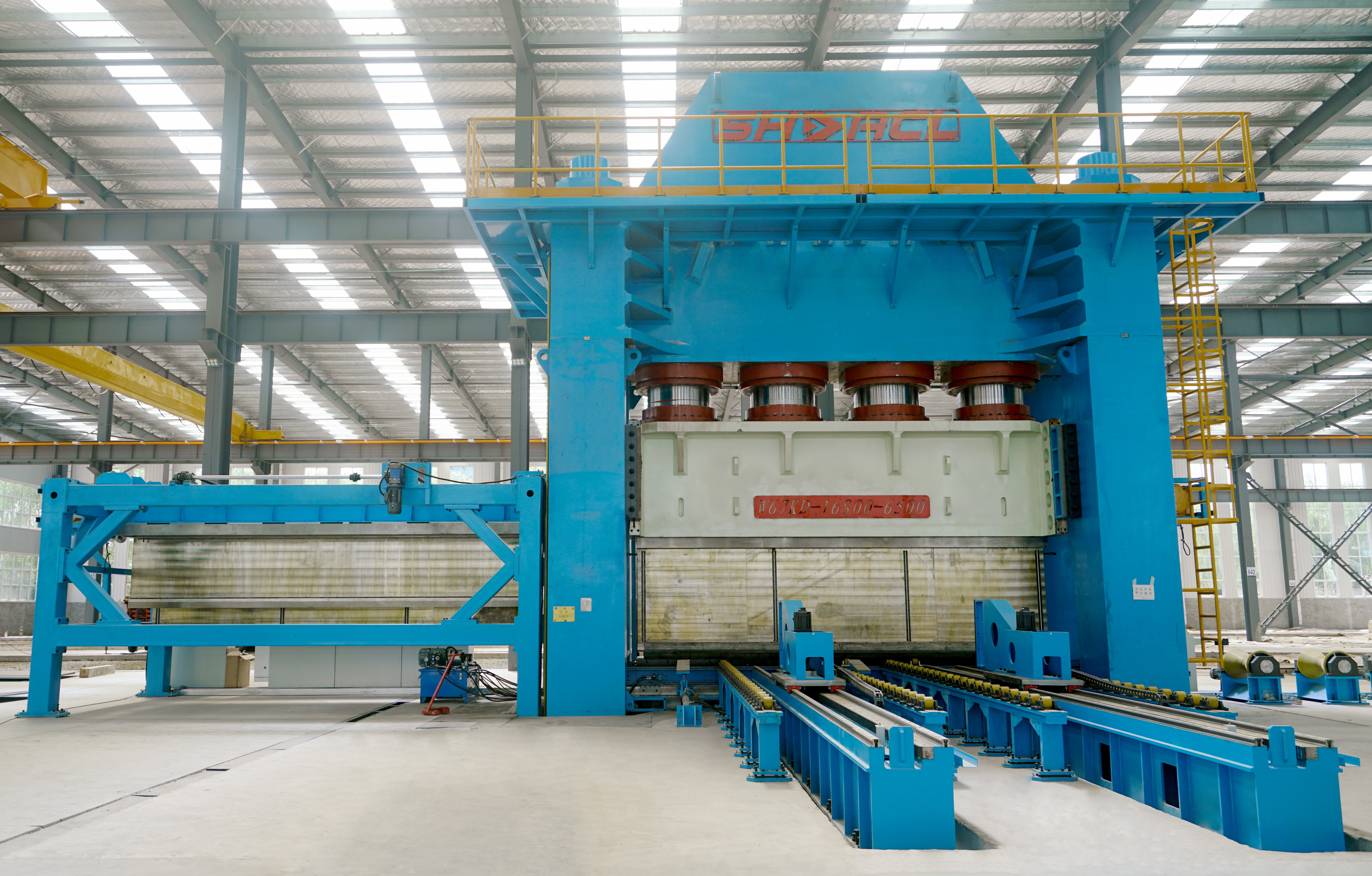

JCO成型工艺是20世纪90年代由德国SMS MEER公司开发的一种大直径直缝埋弧焊管的成型工艺,是一种较为先进的钢管成型方式。JCOE生产线较UOE生产线一次性投资少、模具成本低,特别是在生产小批量、多规格的钢管时灵活性高,调整时间短,成本低,这种成型方式对中等规模的企业是十分合适的,近几年来在世界上得到了广泛的认可,已成为中国现代直缝焊管的主流成型技术。

一、JCO成型过程概述

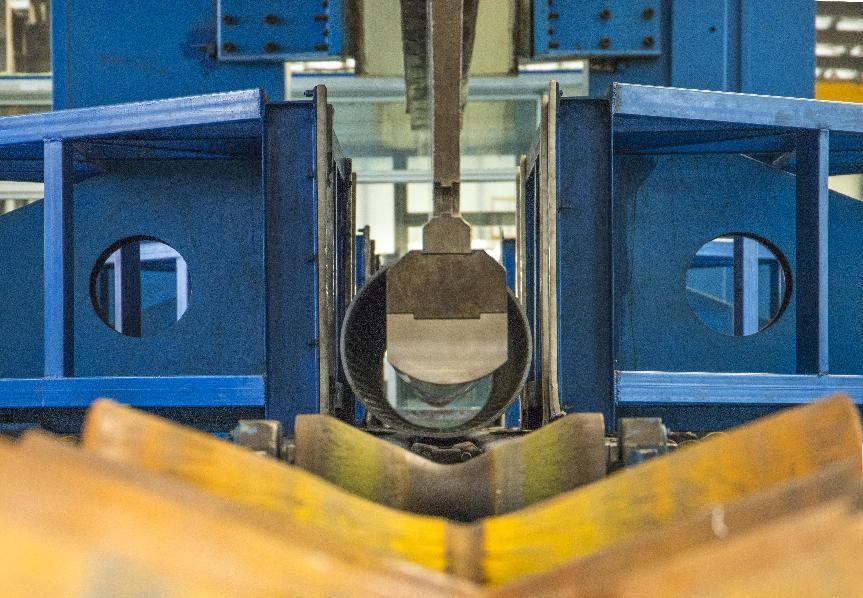

不锈钢管JCO成型是一种渐进式折弯工艺制造直缝焊管的方法，JCO成型过程分为三个阶段，依次形成“J”形、“C”形和“O”形管坯，具体步骤如下：

J形阶段：预弯后的钢板横向进入成型机，从一侧开始按设定步长逐段弯曲。上模压下时，钢板的一半被压成横卧的“J”形，此时仅完成钢板前半部分的弯曲。

C形阶段：钢板快速横向移动至另一侧，未成型部分以相同步长逐段弯曲，形成横卧的“C”形管坯。

O形阶段：在“C”形管坯中部进行最后一次弯曲，缩小开口至约120mm以内，最终形成开口的“O”形管坯，随后合缝焊接。

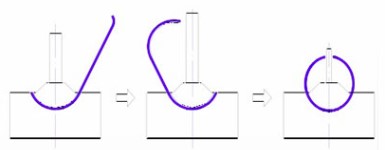

                 (a)J成形                                                 (b)C成形                                          (c)O成形

整个过程通过计算机控制，实现步长、压下量等参数的自动调整，确保成型精度。

二、成型关键影响因素

（一）材料特性

高屈服强度与加工硬化：不锈钢（如304、316）的屈服强度高于碳钢，成型需更大压力；加工硬化显著，需控制变形量以避免开裂。

回弹效应：不锈钢弹性模量较低，回弹量较大，需通过过弯补偿或多次校准优化模具设计。

各向异性：轧制板材存在方向性差异，需考虑纤维流向对弯曲性能的影响。

（二）应力应变分布

J/C阶段：边缘区域承受最大弯曲应变，易出现加工硬化；中部在C阶段开始塑性变形。

O阶段：合模时截面受径向压力，焊缝区域可能因材料流动产生局部应变集中。

（三）关键成型参数

JCO成型的核心参数直接影响管材的圆度、直线度和焊接质量，主要包括以下内容：

1、步进距离(L2)

定义：每次弯曲时钢板的横向进给距离。

范围：通常为80~170mm，需根据模具设计及扩径率调整。

2、步数（N）

计算公式：K=，其中C为钢管周长，L1为预弯边长度,L2为步进距离。

3、下模开口度

原则：小于两倍预弯边长，且不超过管径的1/2（D/2），以避免压伤钢板。

4、上模半径（Rp）

计算：需考虑回弹量，公式为Rp=，其中R’为回弹后内半径，K=3.5，σs为材料屈服强度，E为弹性模量，t为板厚。

5、下死点Y值

确定：通过几何计算和试验调整，需结合钢管开口量（通常为100mm）和模具位置，确保压制深度与理论值误差小于1mm。

6、弹复量补偿

实际弯曲效果因材料弹性回弹小于理论值，弹复量约为板厚的0.8%，需在压下量中预先修正。

三、后续工序关联

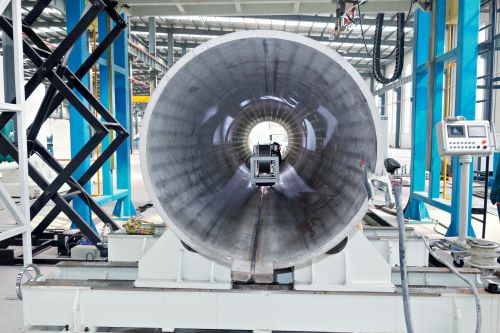

焊接：成型后需等离子焊、氩弧焊或埋弧焊，需确保合缝间隙均匀（通常≤1mm）。

定径与矫直：通过机械校圆提高圆度（如圆度误差≤0.5%*D）。

四、总结

不锈钢管JCO成型通过分步折弯和精准参数控制，实现了高精度、低成本的直缝焊管生产，尤其适用于多规格、厚壁不锈钢管的制造。其核心在于步进距离、模具设计及弹复量补偿的优化，结合自动化系统提升工艺稳定性，实现高精度成型。未来，随着材料科学与制造技术的不断进步，JCO成型工艺将向着更高效、更智能的方向发展，为不锈钢管制造行业的高质量发展贡献力量。
