Processus de passivation de décapage des tuyaux en acier inoxydable

Avec le développement rapide de la fabrication de tuyaux en acier inoxydable, L'application de l'acier inoxydable devient de plus en plus largement.Dans les applications pratiques, lors de la fabrication, du traitement et de l'utilisation de l'acier inoxydable, la surface peut être affectée par les taches d'huile, les rayures, la rouille, les impuretés et autres polluants. Ces polluants endommagent non seulement la qualité de surface des tuyaux en acier inoxydable, mais peuvent également endommager leur film de passivation et réduire la résistance à la corrosion. Afin de maintenir la résistance à la corrosion de l'acier inoxydable, la passivation du décapage est devenue un lien indispensable.

1. Le mécanisme de passivation du décapage

La passivation de décapage consiste à utiliser des méthodes chimiques pour nettoyer, décrocher et passiver les surfaces intérieures et extérieures et d'autres emplacements de tuyaux en acier inoxydable, et éliminer toutes sortes de taches d'huile, de rouille, d'échelles, de lieux de soudage et d'autres saletés dans les joints de soudage et les zones endommagées de matériau en acier inoxydable, puis des opérations de passivation sont adoptées pour protéger. Les surfaces intérieures et extérieures du tube en acier inoxydable après passivation de décapage sont uniformes en argent-blanc et peuvent former un film de passivation uniforme et dense.(environ 1 nm). Le film de passivation a une structure continue, une texture dense et dure, généralement non endommagé par l'érosion par l'environnement extérieur. Dans le même temps, en raison de sa faible énergie potentielle chimique, il est inerte pour réagir à de nombreux milieux. Cela empêche efficacement la réaction de corrosion de plus de corrosion et protège la matrice de la corrod, a un certain effet protecteur.

Le film de passivation peut isoler efficacement les substances corrosives en acier inoxydable, faisant ainsi l'acier inoxydableLe tube a une bonne résistance à l'oxydation et une résistance à la corrosion. Le film de passivation est principalement un composé formé par la réaction de l'oxygène et du métal., Bien qu'il adhère à la surface métallique, il existe indépendamment. En empêchant le contact entre les substances métalliques et corrosives, le métal sera substantiellement arrêté la dissolution, peut améliorer considérablement la résistance à la corrosion des tuyaux en acier inoxydable.

2. Le processus de passivation du décapage

Le traitement de passivation des tuyaux en acier inoxydable est généralement effectué avec une solution d'acide nitrique hautement oxydante. Pour assurer l'effet du traitement de la passivation, Avant la passivation, la surface de passivation doit être marinée. L'ensemble du processus est appelé traitement de passivation du décapage.

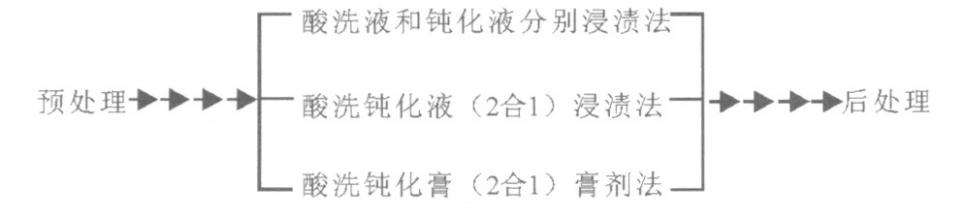

Le processus général de passivation du décapage est illustré sur la figure.

1. 2.1 Prétraitement de surface

Avant le traitement du décapage et de la passivation des tuyaux en acier inoxydable, L'acier inoxydable devrait êtreNettoyage mécanique de l'huile et d'autres saletés à la surface du tuyauet retirer la graisse. Si ces tâches ne sont pas effectuées bien à l'avance, cela affectera grandement l'acier inoxydableQualité de passivation de protection des tuyaux, faire de l'acier inoxydableIl y a quelques lacunes dans le film de passivation du tube. Les méthodes couramment utilisées pour éliminer les taches d'huile à la surface des tuyaux en acier inoxydable sont, Utilisez des émulsifiants, de la vapeur ou des solvants organiques pour traiter les taches d'huile.

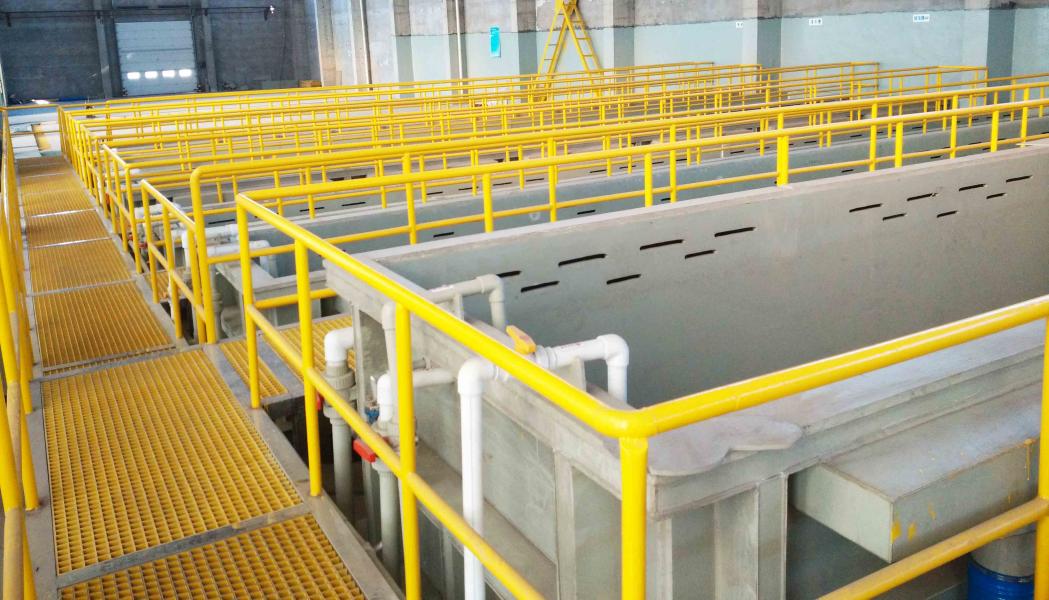

1. 2.2 Pickling et passivation

Selon les exigences techniques de l'acier inoxydableQu'il s'agisse de la méthode d'imprégnation ou de la méthode de la pâte, la méthode deux en un (communément appelée lavage en une étape) est généralement utilisée. Le traitement de passivation du décapage est lié à la concentration, à la température ambiante et au temps de contact de la solution de passivation du décapage. Il doit être exploité strictement conformément aux exigences techniques de la passivation du décapage. Si la température est trop basse, la passivation de décapage entraînera une incomplétude du film de passivation du produit, et le traitement doit être effectué à une température ambiante supérieure à 10 ℃. D'une manière générale, l'augmentation de la température de passivation du décapage accélérera et améliorera l'effet de nettoyage, mais peut également entraîner un risque d'augmenter la contamination ou les dommages de la surface, ce qui est le soi-disant «sur-cueillet». Le rinçage final doit être rincé avec de l'eau désionisée avec une concentration d'ions chlorure de moins de 25 mg / L.

1. 2.3 Post-traitement

Après le décapage et la passivation, certaines mesures de protection doivent être prises pour la surface de la passivation., pour éviter d'endommager le film de passivation (environ 1 nm d'épaisseur). Le film de passivation formé ne doit pas contacter les objets durs, et le soudage et le broyage sont interdits. Le nettoyage ASTM / A380 ", l'élimination de la rouille et la passivation des produits et équipements en acier inoxydable" soulignent que la protection des films de passivation passe par la fabrication, le transport, l'inspection, le stockage, l'installation et d'autres étapes, et stipule également que le chlorure de polyvinyle et d'autres matériaux d'emballage ne doivent pas être utilisés. Les matériaux de chlorure de polyvinyle corroderont l'acier inoxydable sous l'action de la lumière du soleil ou de la lumière ultraviolette.

3. Contrôle de la qualité de la passivation du décapage

Selon les normes d'inspection de qualité pertinentes pour la passivation de décapage de conteneurs en acier inoxydable dans mon pays, Nous pouvons mettre en acier inoxydableLe processus d'inspection de qualité de la passivation du décapage du tube est divisé en trois parties. d'abord, Les gens doivent faire de l'acier inoxydableLes tubes sont inspectés pour l'apparence, c'est-à-dire observer l'acier inoxydableLa surface du tube est-elle répartie uniformément en blanc argenté?, Si la couleur est différente ou si la distribution des couleurs est inégale, cela signifie que l'acier inoxydableLa qualité de passivation du décapage de la pipe n'est pas à la hauteur de la normeSinon, cela signifie que la qualité de passivation du décapage est qualifiée. Deuxièmement, le personnel doitTestez la solution résiduelle après passivation du décapage du tube, Si la bande de test de la phénolphtalale montre que le pH de la solution résiduelle est neutre, il sera qualifié, sinon il ne sera pas qualifié. Troisièmement, l'acier inoxydable doit êtreInspection Blue Point pour le tube, Placez le papier d'essai trempé dans une solution mélangée de ferricyanure de potassium et d'acide nitrique en acier inoxydableLa surface du tube, Si le papier d'essai n'a pas de changement de couleur après une période de temps, cela signifie que la qualité de passivation du décapage est bonne. Si le papier d'essai devient bleu, cela signifie que l'acier inoxydableLa qualité de passivation du décapage du tube n'est pas qualifiée.

4. Noeudlangue

Les tuyaux en acier inoxydable reposent principalement sur le film de passivation formé par un traitement de passivation de décapage pour résister à la corrosion de divers milieux d'eau., présente des exigences élevées pour le flux de processus et le contrôle de la qualité dans le fonctionnement réel.Par conséquent, lorsque vous effectuez un traitement de décapage et de passivation des tuyaux en acier inoxydable, il est nécessaire de suivre strictement les procédures de fonctionnement pour garantir que chaque étape répond aux normes de qualité. Dans le même temps, l'inspection de qualité après un traitement de passivation du décapage ne peut pas être ignorée. Ce n'est qu'en faisant passer une inspection stricte que la qualité et la durée de vie des tuyaux en acier inoxydable peuvent être assurées. De plus, avec la progression continue de la technologie, nous devons également explorer activement de nouvelles technologies de passivation de décapage et des méthodes d'inspection pour mieux répondre aux besoins de production et d'utilisation des tuyaux en acier inoxydable.
