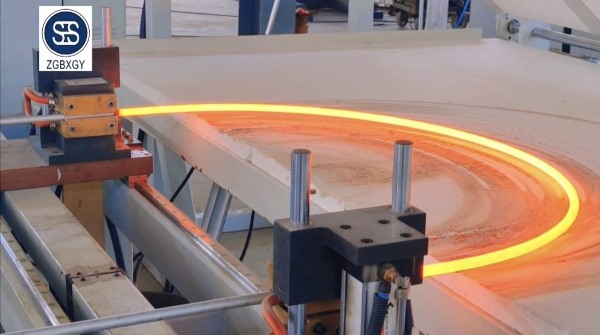

此外，鉴别不同类型钢管的方法也是多样化的，具体取决于钢管的用途和特性。

1. 伪劣钢管常存在折叠缺陷。
   折叠是指钢管表面呈现的各种折线，这种问题通常贯穿钢管的整个纵向。折叠现象的产生，多因伪劣厂家追求生产速度，压下量设置过大，导致耳子产生，进而在下一道轧制过程中出现折叠。这种折叠的钢管在折弯后极易开裂，严重降低钢材的强度。
2. 伪劣钢管表面常呈现麻面特征。
   麻面是由于轧槽过度磨损，导致钢材表面出现不规则的凹凸不平。为了追求利润，伪劣钢管厂家往往会让轧槽轧制超标，从而引发麻面现象。
3. 伪劣钢管表面常常出现结疤现象。
   这主要是由于两个原因造成的：(1) 伪劣钢管的材质不均匀，其中包含的杂质较多；(2) 伪劣材生产厂家使用的导卫设备较为简陋，容易在轧制过程中粘附钢料，这些杂质在咬入轧辊后，便容易形成结疤。
4. 伪劣钢管表面常出现裂纹，这主要归因于其坯料为土坯。由于土坯中气孔众多，在冷却过程中，这些坯料会受到热应力的影响，从而产生裂痕。经过轧制工序后，这些裂痕便转化为钢管表面的裂纹。
5. 伪劣钢管容易刮伤，这主要归因于其生产厂家设备简陋，导致钢材表面产生毛刺。这些毛刺会降低钢材的强度，从而影响其使用性能。
6. 伪劣钢管通常缺乏金属光泽，呈现出淡红色或类似生铁的颜色。这主要是由于其坯料为土坯，以及轧制温度不标准所致。土坯中气孔众多，轧制过程中难以达到规定的奥氏体区域，进而影响钢材的性能。
7. 伪劣钢管的横筋细且充不满，这往往是厂家为追求大的负公差而过度压下成品所致。铁型偏小、孔型充不满，都会导致钢材性能不达标。
8. 伪劣钢管的横截面呈椭圆形，这同样是由于厂家为节约材料而过度压下成品所致。这种螺纹钢的强度大大降低，且不符合外形尺寸标准。
9. 优质钢材的成分均匀，切头端面平滑整齐，而伪劣材则因材质差而出现端面掉肉现象。此外，伪劣材厂家产品切头少，头尾可能出现大耳子，进一步影响钢材质量。
10. 伪劣钢管材质杂质多、密度偏小，尺寸超差严重。通过称量核对，可以初步判断其是否为伪劣钢材。例如，对于螺纹钢20，国家标准中规定最大负公差为5%，定尺9M时单根理论重量为120公斤。如果实际重量小于114公斤（即理论重量的95%），则可能为伪劣钢材。
11. 伪劣钢管的内径尺寸波动大，这主要是由于钢温不稳定、成分不均匀以及设备简陋所致。这样的钢管受力不均匀，易产生断裂等质量问题。
12. 优质管的商标和印字都比较规范清晰，而伪劣钢材则可能存在模糊或不规范的情况。
13. 对于直径16以上的大螺纹钢管，优质产品的两商标之间间距通常在1m以上，而伪劣产品则可能存在间距不足的情况。
14. 伪劣钢材螺纹钢的纵筋常呈波浪形，影响其使用性能和外观质量。
15. 伪劣钢管厂家由于缺乏行车等设备，打包可能比较松散，侧面呈椭圆形，进一步暴露其质量上的不足。

此外，在进出口贸易中，螺旋钢管的规格要求也是非常重要的合同条款之一。它通常包括标准的牌号、钢筋的公称直径、公称重量、规定长度以及允差值等各项指标。我国标准推荐使用8、10、12、16、20、40mm等公称直径的螺旋钢管系列，并规定了相应的供货长度范围。了解这些规格要求有助于确保贸易双方能够明确产品质量和性能要求，从而保障贸易的顺利进行。

1.（2）外观质量要求：

① 表面质量：相关标准对螺纹钢的表面质量进行了明确规定，要求端头必须切得平整，同时表面不能存在裂缝、结疤、折迭等有害缺陷。
② 外形尺寸偏差允许值：螺纹钢的弯曲度以及钢筋的几何形状都受到严格把控。例如，我国标准中规定，直条钢筋的弯曲度每米不应超过6mm，且总弯曲度不得超过钢筋总长度的0.6%。

2. 板探：

钢板进入生产线后，首要进行全板超声波检验，以确保其质量。

3. 铣边：

利用铣边机对钢板边缘进行双面铣削，达到预定宽度、平行度和坡口形状。

4. 预弯边：

通过预弯机对板边进行预弯，赋予其所需的曲率。

5. 成型：

在JCO成型机上，先将预弯后的钢板一半压成“J”形，再将另一半压成“C”形，最终形成“O”形。

6. 预焊：

使成型后的直缝焊钢管合缝，并采用气体保护焊进行连续焊接。

7. 内焊与外焊：

分别采用纵列多丝埋弧焊在直缝钢管内侧和外侧进行焊接。

8. 超声波检验Ⅰ：

对直缝焊钢管的内外焊缝及两侧母材进行100%的超声波检查。

9. X射线检查Ⅰ：

利用X射线工业电视对内外焊缝进行100%检查，并配合图象处理系统确保探伤灵敏度。

10. 扩径：

对埋弧焊直缝钢管进行扩径，提高尺寸精度并优化内应力分布。

11. 水压试验：

在水压试验机上逐根检验钢管，确保达到标准试验压力，并具有自动记录功能。

12. 倒棱：

对检验合格的钢管进行管端加工，达到预定坡口尺寸。

13. 超声波检验Ⅱ：

再次逐根进行超声波检验，检查扩径和水压后的可能缺陷。

14. X射线检查Ⅱ：

对扩径和水压后的钢管进行X射线工业电视检查和管端焊缝拍片。

15. 管端磁粉检验：

发现管端缺陷。

16. 防腐和涂层：

最后，根据用户需求对合格钢管进行防腐和涂层处理。
接下来是螺旋缝焊管工艺流程：
(1) 原材料准备：包括带钢卷、焊丝和焊剂，在投入前都需经过严格的理化检验。
(2) 带钢对接与焊接：采用单丝或双丝埋弧焊接技术，将带钢头尾对接，并在卷成钢管后进行自动埋弧焊补焊。
(3) 成型前处理：带钢需经过矫平、剪边、刨边等工序，以及表面清理输送和预弯边处理。
(4) 电接点压力表被用于精准控制输送机两侧压下油缸的压力，从而确保带钢的平稳无阻输送。
(5) 辊式成型技术被采用，包括外控和内控两种方式，以适应不同的生产需求。
(6) 焊缝间隙控制装置被精心配置，旨在保证焊缝间隙严格符合焊接标准，同时对管径、错边量和焊缝间隙进行全方位监控。
(7) 内焊和外焊环节均选用美国林肯电焊机，支持单丝或双丝埋弧焊接，确保焊接规范的高度稳定。
(8) 焊缝质量经过在线连续超声波自动伤仪的严格检查，实现100%的无损检测覆盖率。一旦发现缺陷，系统将自动报警并喷涂标记，以便生产人员及时调整工艺参数进行消除。
(9) 空气等离子切割机被用于将钢管精准切割成单根，满足后续加工和交付需求。
(10) 每批钢管在投入生产前，都会进行严格的首检制度，涵盖焊缝的力学性能、化学成分、融合状况以及钢管表面质量等多方面检查，确保制管工艺的合格性。
(11) 对于焊缝上连续声波探伤标记的部位，将进行手动超声波和X射线复查。如发现缺陷，将进行修补并再次检验，直至确认缺陷已完全消除。
(12) 带钢对焊焊缝及其与螺旋焊缝相交的丁型接头所在管，都将接受X射线电视或拍片检查，以确保焊接质量。
(13) 每根钢管都将经过静水压试验，采用径向密封方式，并由钢管水压微机检测装置严格控制试验压力和时间。试验参数将自动打印记录，确保产品质量可追溯。
(14) 管端机械加工环节将严格控制端面垂直度、坡口角和钝边等尺寸精度，以满足后续使用要求。

此外，钢管标准中还规定了钢材的力学性能指标，包括拉伸性能、硬度、韧性和高低温性能等。这些指标对于保证钢管的最终使用性能至关重要。
①抗拉强度（σb）
在拉伸试验中，当试样被拉断时，其所承受的最大力（Fb）与试样原始横截面积（So）之比，即应力（σ），被称为抗拉强度（σb），其单位为N/mm2或MPa。这一指标反映了金属材料在受到拉力时的抵抗破坏能力。其计算公式如下：

抗拉强度（σb）=最大力（Fb）/原始横截面积（So）

其中，Fb表示试样拉断时的最大力，单位为牛顿（N）；So则是试样的原始横截面积，单位为平方毫米（mm2）。通过这一指标，我们可以了解金属材料在拉伸过程中的强度表现。
②屈服点（σs）
对于具有屈服现象的金属材料，在拉伸过程中会存在一个特定的应力点，即屈服点。当试样受到的应力达到这一数值时，它能够在力不增加的情况下继续伸长。若在此过程中力出现下降，则需要进一步区分上屈服点和下屈服点。上屈服点指的是试样在发生屈服且力首次下降前的最大应力，而下屈服点则是在不计初始瞬时效应时，屈服阶段中的最小应力。这两个点的单位均为N/mm2或MPa。其计算公式如下：

屈服点（σs）=屈服力（Fs）/原始横截面积（So）

其中，Fs表示试样在拉伸过程中保持恒定的屈服力，单位为牛顿（N）；So则是试样的原始横截面积，单位为平方毫米（mm2）。通过这一指标，我们可以了解金属材料在拉伸过程中的塑性变形行为。
③断后伸长率（σ）
在拉伸试验结束后，我们可以通过测量试样拉断前后的标距变化，来计算其断后伸长率。这一指标反映了金属材料在拉伸过程中的延伸能力。其计算公式为：

断后伸长率（σ） = （L1 - L0）/L0 × 100%

其中，L1代表试样拉断后的标距长度，而L0则是试样的原始标距长度。通过计算这个百分比，我们可以评估金属材料在受到拉伸时的变形程度。
④断面收缩率（ψ）

在拉伸试验结束后，我们关注的是试样拉断处缩径的横截面积变化。断面收缩率，以ψ表示，反映了这一变化的比例。具体来说，它表示的是试样拉断后，缩径处横截面积的最大缩减量与原始横截面积的百分比。这一指标同样对于评估金属材料的性能至关重要。其计算公式如下：

断面收缩率（ψ） = （S0 - S1）/S0 × 100%

其中，S0代表试样的原始横截面积，而S1则是试样拉断后缩径处的最少横截面积。通过计算这个百分比，我们可以进一步了解金属材料在拉伸过程中的变形和断裂特性。
⑤硬度指标

金属材料抵抗硬物压陷表面的能力，我们称之为硬度。这一指标根据不同的试验方法和适用范围，可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。在管材的常规检测中，布氏、洛氏和维氏硬度是较为常用的三种。

A、布氏硬度（HB）

布氏硬度试验采用一定直径的钢球或硬质合金球，以规定的试验力压入试样表面，经过规定时间的保持后卸除试验力，然后测量试样表面的压痕直径。布氏硬度值是通过试验力除以压痕球形表面积计算得出的，以HBS（钢球）表示，单位为N/mm²(MPa)。

尽管布氏硬度测定准确可靠，但该方法主要适用于450N/mm²（MPa）以下的金属材料。对于较硬的钢或较薄的板材，布氏硬度可能并不适用。在钢管标准中，布氏硬度通常以压痕直径d来表示，这种表示方法既直观又便于操作。

举例来说，120HBS10/1000130表示在直径10mm钢球和1000Kgf（9.807KN）试验力的作用下，保持30秒后测得的布氏硬度值为120N/ mm²(MPa)。

B、洛氏硬度（HK）

洛氏硬度试验与布氏硬度相似，也是一种压痕试验方法。但不同的是，它测量的是压痕的深度。在初邕试验力和总试验力的作用下，将压头压入试样表面，经过规定时间后卸除主试验力，然后测量残余压痕深度增量来计算硬度值。其值以HR表示，常用的标尺有A、B、C等。在钢材硬度试验中，标尺A、B、C即HRA、HRB、HRC最为常用。
焊接钢管，又称焊管，是由钢板或钢带经过卷曲成型后焊接制成的。这种钢管生产工艺简单、效率高，且品种规格繁多，设备投资相对较少。尽管其强度通常略低于无缝钢管，但自20世纪30年代起，随着带钢连轧技术的迅猛发展以及焊接、检验技术的进步，焊接钢管的质量不断提升，应用领域日益广泛。

焊接钢管主要分为直缝焊管和螺旋焊管两类。直缝焊管以其简单的生产工艺、高效的生产效率和低廉的成本，在市场上占据了一席之地。而螺旋焊管，尽管焊缝长度较长且生产速度稍慢，但其强度通常高于直缝焊管，能以较窄的坯料生产出管径较大的焊管，且能用相同宽度的坯料制作出不同管径的焊管。因此，在较小口径的焊管领域，直缝焊管更受欢迎，而大口径焊管则多采用螺旋焊管。

此外，低压流体输送用焊接钢管（GB/T3091-2008），通常被称为一般焊管或黑管，是用于输送水、煤气、空气、油以及取暖蒸汽等低压流体的理想选择。这种钢管根据壁厚可分为普通钢管和加厚钢管，根据管端形式则可分为不带螺纹的光管和带螺纹的钢管。除了直接用于流体输送外，它还常被用作镀锌焊接钢管的原管。

1. 低压流体输送用镀锌焊接钢管（GB/T3091-2008），也被称为镀锌电焊钢管或白管，专为输送水、煤气、空气、油以及取暖蒸汽和暖水等低压流体而设计。这种钢管经过热浸镀锌处理，增强其耐腐蚀性，并分为普通和加厚两种壁厚规格，以及带螺纹和不带螺纹的管端形式。其规格通常以公称口径表示，习惯上以英寸为单位，如1/2、3/4、1、2等。

2. 普通碳素钢电线套管（YB/T5305-2006）是电气安装工程中用于保护电线的理想选择，广泛用于工业与民用建筑以及安装机器设备的场合。

3. 直缝电焊钢管（GB/T13793-2008）具有焊缝与钢管纵向平行的特点，适用于一般结构用途，包括公制电焊钢管和电焊薄壁管等多种类型。

4. 承压流体输送用螺旋缝埋弧焊钢管（SY/T5037-2000）采用热轧钢带卷作为管坯，经过常温螺旋成型和双面埋弧焊接工艺制成，专为承压流体输送而设计，具有优异的承压能力和焊接性能。

5. 承压流体输送用螺旋缝高频焊钢管（SY/T5038-2000）同样以热轧钢带卷为管坯，通过常温螺旋成型和高频搭接焊接工艺制造，也适用于承压流体输送，同样具有出色的承压能力和塑形。

6. 一般低压流体输送用螺旋缝高频焊钢管（SY/T5039-2000）则是一种适用于一般低压流体输送的钢管，采用高频搭接焊接工艺制成。

7. 桩用螺旋焊缝钢管（SY/T5768-2000）专为土木建筑结构、码头、桥梁等基础桩的设计而制，采用热轧钢带卷作为管坯，经过常温螺旋成型和双面埋弧或高频焊接工艺制造。

此外，无缝钢管也是一种重要的钢材类型，其具有中空截面、周边无接缝的特点，广泛用于制造结构件和机械零件。与圆钢等实心钢材相比，无缝钢管在抗弯抗扭强度相同的情况下重量更轻，是一种经济截面钢材。其截面形状多为圆形，但也根据特定用途制造其他异型截面钢管。

1. 结构用无缝钢管（GB/T8162-2008）是专为一般结构和机械结构而设计制造的无缝钢管。

2. 流体输送用无缝钢管（GB/T8163-2008）则适用于输送水、油、气等流体，是一种通用性较强的无缝钢管。

3. 低中压锅炉用无缝钢管（GB/T3087-2008）专为制造各种低中压锅炉过热蒸汽管、沸水管等而设计，采用优质碳素结构钢制造。

4. 高压锅炉用无缝钢管（GB5310-2008）则适用于高压及其以上压力的水管锅炉受热面，材质包括优质碳素钢、合金钢和不锈耐热钢。

5. 化肥设备用高压无缝钢管（GB6479-2000）适用于化工设备和管道，可承受较高的工作压力和温度范围。

6. 石油裂化用无缝钢管（GB9948-2006）专为石油精炼厂设计，用于炉管、热交换器和管道等部位。

7. 地质钻探用钢管（YB235-70）专为地质部门提供，包括钻杆、钻铤等多种类型，满足岩心钻探的需求。

8. 船舶用碳钢无缝钢管（GB5312-2009）用于制造船舶的耐压管系、锅炉及过热器等部件，确保船舶的安全运行。

9. 汽车半轴套管用无缝钢管（GB3088-82）专为汽车制造设计，材质优良，满足高强度和高精度的使用要求。

10. 柴油机用高压油管（GB3093-2002）专为柴油机喷射系统设计，确保高压油路的稳定性和安全性。

11. 液压和气动缸筒用精密内径无缝钢管（GB8713-88）具有精密的内径尺寸，适用于液压和气动缸筒的制造，保证缸筒的精度和性能。

12. 冷拔或冷轧精密无缝钢管（GB3639-2000）则适用于机械结构和液压设备，具有高精度和高表面光洁度的特点。

13. 结构用不锈钢无缝钢管（GB/T14975-2002）广泛用于化工、石油等工业领域，具有优异的耐腐蚀性。

14. 流体输送用不锈钢无缝钢管（GB/T14976-2002）同样适用于流体输送，材质为不锈钢，确保长期使用的耐腐蚀性。

15. 异型无缝钢管是一种非圆形的无缝钢管，包括等壁厚、不等壁厚和变直径等多种类型，广泛用于各种结构件和机械零部件的制造。
    B、实际尺寸：在生产过程中所得到的实际尺寸，可能大于或小于公称尺寸，这种现象被称为偏差。
    C、米重计算：每米重量可以通过公式0.02466乘以壁厚，再乘以（外径减去壁厚）来得出。
    偏差与公差
    A、偏差定义：由于实际尺寸往往难以与公称尺寸完全吻合，标准中允许实际尺寸与公称尺寸之间存在一定的差值。这个差值可能是正值（正偏差），也可能是负值（负偏差）。
    B、公差解释：公差是标准中规定的正偏差和负偏差的绝对值之和，也被称为“公差带”。值得注意的是，偏差是有方向性的，而公差没有。因此，将偏差值称为“正公差”或“负公差”是不恰当的。
    交货长度
    交货长度，又称用户要求长度或合同长度，标准中对此有以下规定：
    A、通常长度：在标准规定的长度范围内且无固定长度要求的钢管，被称为通常长度。例如，结构管的标准热轧（挤压、扩）钢管长度范围为3000mm～12000mm，冷拔（轧）钢管为2000mm～10500mm。
    B、定尺长度：这是合同中要求的某一固定长度尺寸，且应在通常长度范围内。由于实际操作中难以达到绝对的定尺长度，标准中允许一定的正偏差。以结构管为例，定尺长度管的成材率较通常长度管低，因此生产企业可能会提出加价要求。
    C、倍尺长度：这也应在通常长度范围内，并需在合同中注明单倍尺长度及构成总长度的倍数。实际操作时，总长度需加上允许的正偏差20mm，并考虑每个单倍尺长度的切口余量。以结构管为例，外径小于等于159mm的钢管切口余量为5～10mm，外径大于159mm的为10～15mm。
    若标准中未明确规定倍尺长度的偏差及切割余量，则供需双方应共同商议并在合同中明确约定。倍尺长度与定尺长度相似，都会导致生产企业的成材率显著下降，因此企业提出的加价要求是合理的，其加价幅度通常与定尺长度加价幅度相当。D、范围长度：当用户希望在通常长度范围内获得某一特定范围长度时，需在合同中明确注明。例如，通常长度为3000～12000mm，而范围定尺长度可能被设定为6000～8000mm或8000～10000mm。需注意，范围长度相较于定尺和倍尺长度更为宽松，但相较于通常长度则更为严格，同样可能降低生产企业的成材率。因此，企业提出的加价要求同样具有合理性，其加价幅度通常约为基价的4%。

壁厚不均：钢管的壁厚并非均匀一致，其横截面及纵向管体上客观存在壁厚差异，即壁厚不均。为控制这种不均匀性，部分钢管标准规定了壁厚不均的允许指标，通常不超过壁厚公差的80%，具体执行需经供需双方协商。

椭圆度：在圆形钢管的横截面上，最大外径与最小外径之间可能存在差异，即椭圆度（或不圆度）。为确保质量，部分钢管标准规定了椭圆度的允许指标，一般不超过外径公差的80%，同样需经供需双方协商确定。

弯曲度：钢管在长度方向上可能呈曲线状，其弯曲程度即弯曲度。标准中规定了两种弯曲度测量方法：一是局部弯曲度，用一米长直尺量取钢管最大弯曲处的弦高；二是全长总弯曲度，用一根细绳从管两端拉紧测量最大弦高并换算成长度百分比。这两种方法均适用于管端部弯曲度的测量。
尺寸超差，也被称为尺寸超出标准的允许偏差，主要指的是钢管的外径和壁厚超过了预设的标准范围。尽管有人习惯将尺寸超差称为“公差出格”，但这种将偏差与公差混为一谈的说法并不严谨，更准确的表述应为“偏差出格”。这种偏差可能表现为“正”偏差，也可能为“负”偏差，且在同一批钢管中，正负偏差同时出格的情况较为罕见。

此外，我们还需要了解常用型材的理论重量计算方法。其计算公式为：m=F×L×ρ，其中m代表质量，单位为Kg；F为断面积，单位为m2/m；L为长度，单位为m；ρ为密度，单位为*Kg/m3。同时，我们也需掌握断面积的计算方法。
1、方钢的断面积计算：F=a^2
2、钢管的断面积计算：F=3.1416×(D-2×t)×D，其中D为直径，t为厚度。
3、钢板和扁钢的断面积计算：F=a×t，其中a为宽度，t为厚度。

钢管连轧技术

连轧工艺在钢管生产中占据重要地位，它涉及钢管的延续轧制和定减径过程。在此过程中，钢管与芯棒在多个机架中协同运动，变形与运动受到轧辊和芯棒的共同影响。芯棒的运动方式可以是自由浮动，即仅靠金属的推动前进；也可以是限动式，即设定一定的运动速度并限制其自由度。在整个连轧过程中，芯棒、轧辊和钢管形成一个相互关联的整体，任何一方的变化都会引起整个系统状态的改变。连轧理论正是研究这种相互关系的科学理论。

钢管连轧的运动学特性

在钢管连轧过程中，会出现一系列复杂的运动学现象。这些现象不仅影响钢管的尺寸精度和形状质量，还对连轧工艺的稳定性和效率产生直接影响。因此，深入研究和理解这些运动学特性，对于优化钢管连轧工艺、提高产品质量和降低成本具有重要意义。
1、运动学现象
2、滑移现象及其影响
3、张力系数的变化规律

连轧管运动状态的综合分析

在钢管连轧过程中，会观察到多种运动学现象。其中，滑移现象是一个重要的特征，它会对钢管的尺寸精度和形状质量产生显著影响。同时，张力系数也会随着连轧过程的进行而发生变化，这种变化直接影响到连轧工艺的稳定性和效率。因此，对连轧管的运动状态进行综合分析，包括对滑移现象和张力系数的深入探讨，对于优化钢管连轧工艺、提高产品质量以及降低成本具有至关重要的意义。
1、轧件与芯棒的相对位移
2、机架的设定与作用
3、断续轧制的工艺解析
4、单机轧制时芯棒的运动特性

钢管连轧过程中的变形与应力分析

在钢管连轧工艺中，轧件与芯棒之间的相对位移是一个关键因素，它直接影响到钢管的成型质量。同时，机架的设定对于确保连轧过程的稳定性和效率至关重要。断续轧制作为一种常见的工艺方式，其工艺特点和影响因素需要深入剖析。此外，单机轧制时芯棒的运动特性也是连轧工艺中的一大研究重点。最后，本文还将探讨钢管连轧过程中的变形与应力问题，旨在为优化连轧工艺、提高产品质量提供理论支持。
1、钢管连轧过程中的管内应力分析
2、侧壁变形与应力的详细探讨
在钢管连轧的过程中，管内应力的分布与变化是一个不容忽视的问题。同时，侧壁的变形和应力状态也直接影响到钢管的尺寸精度和性能。因此，深入剖析这些问题对于优化连轧工艺、提升产品质量具有重要意义。
